| Place of Origin | China |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| Model Number | GYTA53 |

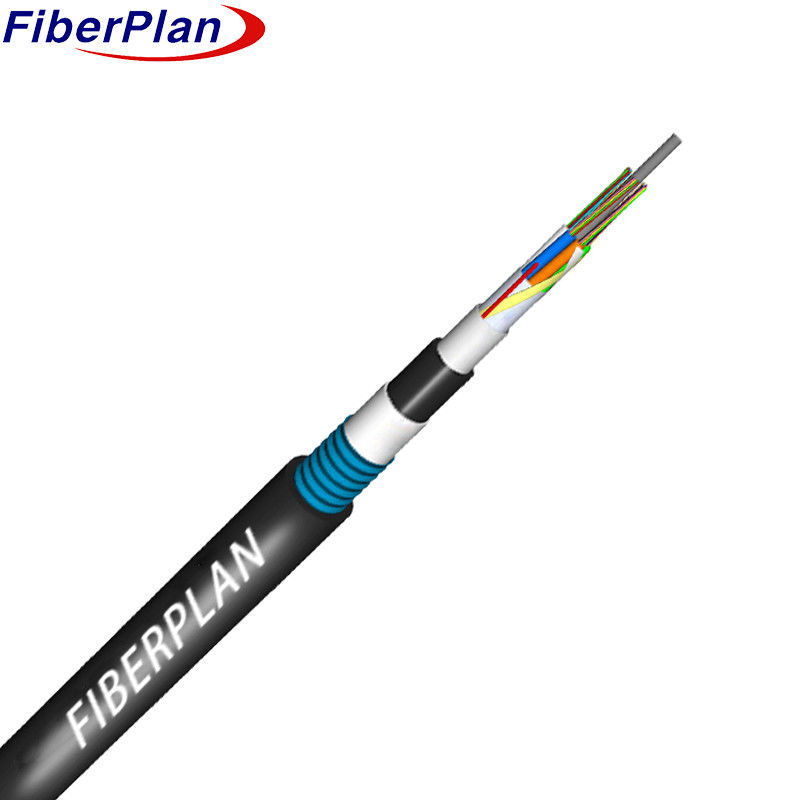

ডাবল বর্মড ডাবল শেল্ড স্ট্র্যান্ডড আউটডোর অপটিক্যাল ক্যাবল GYTA53
বর্ণনা
ক্যাবল নির্মাণ উচ্চ মডুলাস প্লাস্টিকের লোস টিউব ভরা মধ্যে গৃহীত অপটিক্যাল ফাইবার বৈশিষ্ট্য
এর মূল অংশটি একটি ইস্পাত তার, কখনও কখনও পলিথিলিন দিয়ে আবৃত
উচ্চ ফাইবার গণনা তারের জন্য, ধাতব শক্তি সদস্য হিসেবে কাজ করে। এই কোর ঘিরে, টিউব
এবং ফিলার একটি কম্প্যাক্ট, বৃত্তাকার ক্যাবল কোর গঠনের জন্য স্ট্র্যান্ড করা হয়।
পানি প্রবেশ রোধ করার জন্য যৌগ, তারপর একটি পাতলা পিই অভ্যন্তরীণ গহ্বর প্রয়োগ।
ক্যাবলটি পিএসপি স্তর দিয়ে আরও শক্তিশালী করা হয়েছে এবং এটি একটি পিই বাইরের স্তর দিয়ে সম্পন্ন করা হয়েছে
স্থায়িত্ব বাড়াতে এবং বাহ্যিক উপাদানগুলির বিরুদ্ধে রক্ষা করার জন্য sheath।
প্রয়োগ
* বহিরঙ্গন বিতরণ অভিযোজনঃ বহিরঙ্গন পরিবেশের জন্য উপযুক্ত, এই ক্যাবলটি বিশেষভাবে
পরিবেশগত চ্যালেঞ্জ মোকাবেলা করার জন্য ডিজাইন করা, বহিরঙ্গন মধ্যে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত
বিতরণ দৃশ্যকল্প।
* বহুমুখী ইনস্টলেশন বিকল্পঃ বায়ু সহ একাধিক ইনস্টলেশন পদ্ধতির সাথে সামঞ্জস্যপূর্ণ
স্থাপনার জন্য, ডক্ট ইনস্টলেশন, এবং সরাসরি কবর, অবকাঠামো পরিকল্পনায় নমনীয়তা প্রদান।
* দীর্ঘ দূরত্ব এবং স্থানীয় এলাকা নেটওয়ার্ক যোগাযোগের জন্য আদর্শঃ
দীর্ঘ দূরত্বের যোগাযোগ এবং স্থানীয় এলাকা নেটওয়ার্ক সেটআপ উভয় চাহিদা, কার্যকর নিশ্চিত
এবং বিভিন্ন দূরত্বের উপর কার্যকর তথ্য প্রেরণ।
বৈশিষ্ট্য
* শক্তিশালী যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতাঃ নির্ভরযোগ্য কার্যকারিতা নিশ্চিত করে
বিভিন্ন যান্ত্রিক চাপ এবং তাপমাত্রা অবস্থার।
* হাইড্রোলাইসিস-প্রতিরোধী উচ্চ-শক্তি লস টিউবঃ একটি উচ্চ-শক্তি লস টিউব প্রতিরোধী বৈশিষ্ট্য
হাইড্রোলাইসিস, ক্যাবলের দীর্ঘস্থায়ীতা নিশ্চিত করে।
* ফাইবার সুরক্ষার জন্য বিশেষায়িত টিউব ফিলিং কম্পাউন্ডঃ একটি বিশেষায়িত ফিলিং কম্পাউন্ড ব্যবহার করে
অপটিক্যাল ফাইবারের জন্য প্রয়োজনীয় সুরক্ষা প্রদানের জন্য টিউবের ভিতরে।
* ক্রাশ রেজিস্ট্যান্স এবং নমনীয়তাঃ নমনীয়তার সাথে ক্রাশ প্রতিরোধের ভারসাম্য, বহুমুখী সহজতর
বিভিন্ন পরিবেশে ইনস্টলেশন।
* জলরোধী নকশা ব্যবস্থাঃ
- কেন্দ্রীয় শক্তি সদস্যঃ কেন্দ্রীয় শক্তি সদস্য হিসাবে একটি ইস্পাত তার ব্যবহার করে।
- ক্যাবল কোর ভরাটঃ ক্যাবল কোর একটি যৌগ সঙ্গে সম্পূর্ণ ভরাট নিশ্চিত
জলরোধী সততা।
- এপিএল আর্দ্রতা বাধাঃ আর্দ্রতা বাধা হিসাবে একটি অ্যালুমিনিয়াম পলিথিন ল্যামিনেট (এপিএল) প্রয়োগ করে।
- পিএসপি আর্দ্রতা-প্রতিরোধকঃ আর্দ্রতা-প্রতিরোধকতা বাড়ানোর জন্য পলিথিলিন (পিএসপি) লম্বাভাবে প্রয়োগ করা হয়।
- ওয়াটার-ব্লকিং উপাদানঃ আরও সুরক্ষা নিশ্চিত করার জন্য জল-ব্লকিং উপাদান অন্তর্ভুক্ত
পানি প্রবেশের বিরুদ্ধে।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ১২-১৪৪ কোর | |||||||
| ভরাট কর্ড | ৪-০ | |||||||
| আর্দ্রতা বাধা | জল প্রতিরোধ ব্যবস্থা | |||||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | ইস্পাত তার/এফআরপি | ||||||
| আকার | 1.৩ মিমি | |||||||
| টিউব ভরাট | টিউব ফিলিং কম্পাউন্ড | |||||||
| অভ্যন্তরীণ গহ্বর | উপাদান | পিই/এইচডিপিই | ||||||
| ব্যাসার্ধ | 2.0 মিমি | |||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2 (বাহ্যিক/ভৌত) | |||||||
| অভ্যন্তরীণ বর্মযুক্ত | উপাদান | অ্যালুমিনিয়াম টেপ | ||||||
| বাহ্যিক বর্মযুক্ত | উপাদান | বাঁকা স্টিলের টেপ | ||||||
| বাহ্যিক আবরণ | উপাদান | পিই/এইচডিপিই | ||||||
| ব্যাসার্ধ | 1.7±0.1 মিমি | |||||||
ফাইবার রঙ
| ফাইবারের সংখ্যা৮টি কোরপ্রতি টিউব | 1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| রঙ 13 ~ 24 কালো ট্রেসার দিয়ে চিহ্নিত করা হবে। কালো রঙের জন্য কালো ট্রেসার চিহ্নিত করার প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ২৪ কোর থেকে ৪২ কোর | 14.0±0.4 মিমি | 150±4kg/km | |||||
| ৪৮ কোর | 14.0±0.4 মিমি | 200±4kg/km | |||||
| ৬০ কোর | 14.0±0.4 মিমি | 205±4kg/km | |||||
| ৭২টি কোর | 15.5±0.4 মিমি | 210±4kg/km | |||||
| ৯৬টি কোর | 17.1±0.4 মিমি | 270±4kg/km | |||||
| ১৪৪টি কোর | 20.3±0.4 মিমি | ৩১০±৪ কেজি/কিমি | |||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | স্বল্পমেয়াদী | ২০ ডি | |||||
| ন্যূনতম অনুমোদিত টান শক্তি ((N) | দীর্ঘমেয়াদী | 3000 | |||||
| ন্যূনতম অনুমোদিত টান শক্তি ((N) | স্বল্পমেয়াদী | 4000 | |||||
| ন্যূনতম অনুমোদিত ক্রাশ লোড (N/100mm) | দীর্ঘমেয়াদী | 1000 | |||||
| ন্যূনতম অনুমোদিত ক্রাশ লোড (N/100mm) | স্বল্পমেয়াদী | 3000 | |||||
| অপারেশন তাপমাত্রা (°C) | -৪০ ~ +৭০ | ||||||
| ইনস্টলেশন তাপমাত্রা ((°C) | -১৫ ~ +৬০ | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2*km) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.২±০।4 | 9.২±০।4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.২০০±০।015 | 0.২৭৫±০। 015 |
0.২০০±০ .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | ৫০±১।0 | 62.৫±২।5 | ৫০±১।0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.০±০1 | 125.০±০1 | 125.০±০1 | 125.০±০1 | 125.০±০1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
