| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYFTY53 |

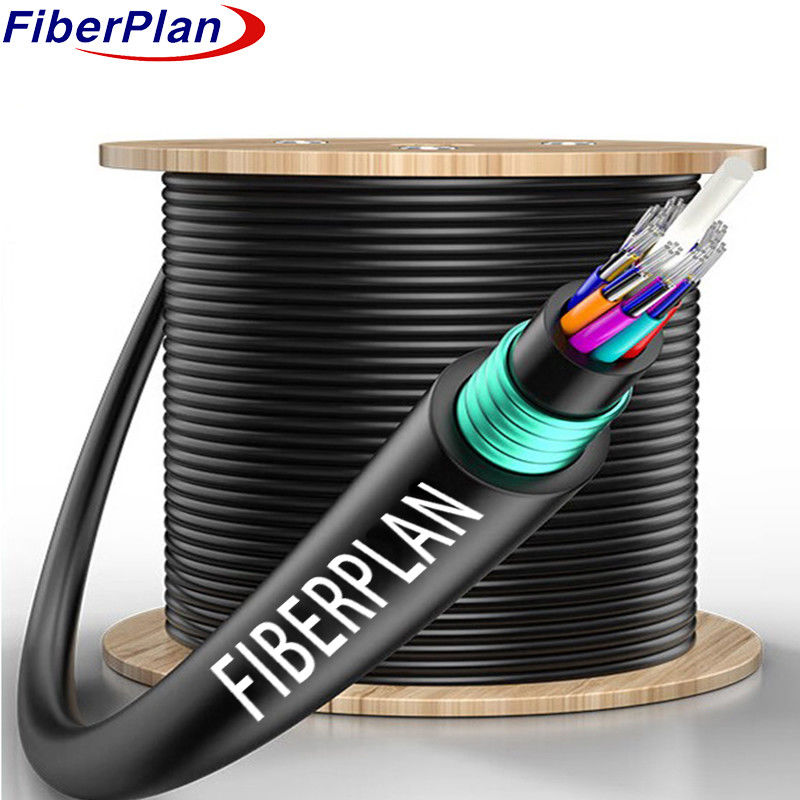

সরাসরি কবর GYFTY53 নল 6 স্ট্র্যান্ড বর্মযুক্ত ফাইবার অপটিক ক্যাবল অ্যান্টি-রোজ্যান্ট
বর্ণনা
তারের নকশাটি উচ্চ-শক্তিযুক্ত প্লাস্টিকের একটি নমনীয় টিউবের মধ্যে থাকা ফাইবারগুলির সমন্বয়ে গঠিত।
জল-প্রতিরোধী যৌগ। এর কেন্দ্রস্থলে, একটি ফাইবার-বর্ধিত প্লাস্টিক (এফআরপি), কখনও কখনও পলি-ইথাইল দিয়ে আবৃত-
উচ্চতর ফাইবার গণনার জন্য, একটি dielectric শক্তি সদস্য হিসাবে কাজ করে। এই সদস্যের চারপাশে, টিউব এবং
জলের প্রবেশের বিরুদ্ধে রক্ষা করার জন্য, তারের কোর ভরা হয়
জল-ব্লকিং টেপ দিয়ে এবং একটি পাতলা PE অভ্যন্তরীণ sheath দ্বারা আচ্ছাদিত। এর পরে একটি PSP স্তর longitudinally
অভ্যন্তরীণ গহ্বরের উপর প্রয়োগ করা হয়, একটি সুরক্ষা PE বাইরের গহ্বর দিয়ে তারের সমাপ্তি।
প্রয়োগ
★ বহিরঙ্গন বিতরণ এবং সরাসরি কবর দেওয়ার জন্য নির্মিত, বিভিন্ন পরিবেশে স্থিতিস্থাপকতা নিশ্চিত করে।
★ ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য অপ্টিমাইজড, শক্তি স্থানান্তর দক্ষতা বৃদ্ধি।
★ উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের এলাকায় অ্যাক্সেস এবং স্থানীয় নেটওয়ার্কের জন্য আদর্শ, চ্যালেঞ্জিং সেটিংসে নির্ভরযোগ্য সংযোগ নিশ্চিত করে।
বৈশিষ্ট্য
★ শক্তিশালী যান্ত্রিক বৈশিষ্ট্য এবং বিভিন্ন তাপমাত্রায় স্থিতিস্থাপকতা
★ হাইড্রোলাইসিস-প্রতিরোধী উচ্চ-শক্তির লস টিউব ডিজাইন।
★ গুরুত্বপূর্ণ ফাইবার সুরক্ষার জন্য বিশেষ টিউব ফিলিং কম্পাউন্ড।
★ ভারসাম্যপূর্ণ ক্রাশ প্রতিরোধের এবং বহুমুখী ব্যবহারের জন্য নমনীয়তা।
★ সম্পূর্ণ ক্যাবল কোর ভরাট লোস টিউব ভরাট যৌগ সঙ্গে।
★ পিএসপি স্তর আর্দ্রতা প্রতিরোধ ক্ষমতা বাড়ায়, সামগ্রিক সুরক্ষা বাড়ায়।
কাঠামোর বিবরণ
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ফিলার রড | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| লস টিউব ব্যাসার্ধ (±0.1 মিমি) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| অভ্যন্তরীণ গহ্বরের ব্যাসার্ধ (±0.2 মিমি) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| বাইরের ব্যাসার্ধ (±0.5 মিমি) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| আউট ব্যাসের বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
| ফিলার রড | উপাদান | পিপি | রঙ | কালো | |||
| টিউব ভরাট | উপাদান | ভরাট মিশ্রণ | |||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | FRP | ব্যাসার্ধ | 2.0 মিমি | |||
| জল ব্লকিং সিস্টেম | উপাদান | জল প্রতিরোধী টেপ / ফিলিং জেল | |||||
| রিপ কর্ড | Qty | ২ পিসি | রঙ | সাদা | |||
| অভ্যন্তরীণ গহ্বর | উপাদান | পিই | রঙ | কালো | |||
| বর্ম | উপাদান | বাঁকা স্টিলের টেপ | |||||
| বাহ্যিক আবরণ | উপাদান | পিই | রঙ | কালো | |||
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
| প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ১০০০ এন | |||||
| স্বল্পমেয়াদী (N) | ৩০০০ এন | ||||||
| ক্রাশ লোড | দীর্ঘমেয়াদী | 3000N/100mm | |||||
| স্বল্পমেয়াদী | 1000N/100mm | ||||||
| বাঁকানোর ব্যাসার্ধ | গতিশীল | ২০ ডি | |||||
| স্ট্যাটিক | ১০ ডি | ||||||
| ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | ||||||
| সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৭০°সি | ||||||
ফাইবারের বৈশিষ্ট্য
| ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
| হ্রাস | ডিবি/কিমি | ≤০.৩৫/০20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।3 | ১২৫±০।3 | ১২৫±০।3 | |||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৩ | ২৪২±৩ | ২৪২±৩ | |||
