| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | জিভিটিজি |

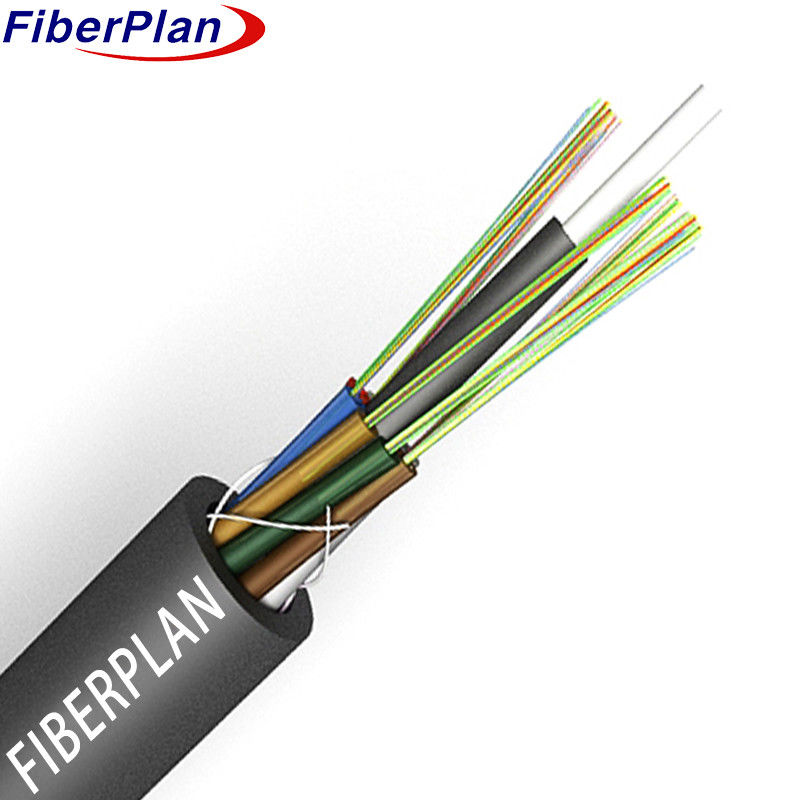

এফআরপি মজবুত নন-ব্ল্যাঙ্কারড ফাইবার অপটিক ক্যাবল অগ্নি প্রতিরোধক GYFTZY
বর্ণনা
তারের নির্মাণে ফাইবারগুলিকে একটি উচ্চ মডুলাস প্লাস্টিকের লস টিউবের মধ্যে স্থাপন করা হয় যা তারপর ভরা হয়
একটি জল প্রতিরোধী যৌগ দিয়ে। কোর এর কেন্দ্রে, একটি ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) একটি অ ধাতব হিসাবে কাজ করে
এই শক্তি সদস্যের চারপাশে, টিউব এবং ফিলার একটি কম্প্যাক্ট এবং
একবার ক্যাবল কোর জল সুরক্ষার জন্য যৌগ দিয়ে ভরা হয়, তারের একটি
পিই গহ্বর।
প্রয়োগ
1 বহিরঙ্গন বিতরণ উদ্দেশ্যে আদর্শ।
2 ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত।
3 অ্যাক্সেস এবং স্থানীয় নেটওয়ার্কগুলিতে প্রযোজ্য, বিশেষত উচ্চ বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপের ক্ষেত্রে।
বৈশিষ্ট্য
1 শক্তিশালী যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা প্রদর্শন করে।
2 একটি উচ্চ-শক্তি, হাইড্রোলাইসিস-প্রতিরোধী লস টিউব ব্যবহার করে।
3 গুরুত্বপূর্ণ ফাইবার সুরক্ষা নিশ্চিত করার জন্য একটি বিশেষ টিউব ফিলিং যৌগ ব্যবহার করে।
৪. ক্ষয় প্রতিরোধ ক্ষমতা এবং নমনীয়তা প্রদর্শন করে।
5 ক্যাবল কোর সম্পূর্ণরূপে ভরাট যৌগ দিয়ে পূরণ করে।
কাঠামোর বিবরণ
| স্পেসিফিকেশন | ৬ এফ | ১২ এফ | ২৪ এফ | ৩৬ এফ | ৪৮ এফ | ৭২ এফ | ৯৬ এফ | ১৪৪ এফ |
|---|---|---|---|---|---|---|---|---|
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| টিউবের সংখ্যা | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| ফিলার রডের সংখ্যা | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| টিউব ব্যাসার্ধ (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| লস টিউবের বেধ | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| নাম্বার বাইরের ব্যাসার্ধ (±0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| নাম্বার জ্যাকেট বেধ (± 0.1 মিমি) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব উপাদান | পিবিটি | পিবিটি | পিবিটি | পিবিটি | পিবিটি | পিবিটি | পিবিটি | পিবিটি |
| লস টিউব রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম |
| কেন্দ্রীয় শক্তি উপাদান উপাদান | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| কেন্দ্রীয় শক্তি সদস্য ব্যাসার্ধ | 1.4 মিমি (6-48F) | 1.4 মিমি (6-48F) | 1.4 মিমি (6-48F) | 1.4 মিমি (6-48F) | 1.4 মিমি (6-48F) | 2 মিমি (72-144F) | 2 মিমি (72-144F) | 2 মিমি (72-144F) |
| স্তর | - | - | - | - | - | PE (শুধুমাত্র 96F-144F এর জন্য) | PE (শুধুমাত্র 96F-144F এর জন্য) | PE (শুধুমাত্র 96F-144F এর জন্য) |
| ফিলার রড উপাদান | পিপি | পিপি | পিপি | পিপি | পিপি | - | - | - |
| ফিলার রড রঙ | কালো | কালো | কালো | কালো | কালো | - | - | - |
| জল ব্লকিং সিস্টেমের উপাদান | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল |
| বাহ্যিক আবরণ উপাদান | পিই | পিই | পিই | পিই | পিই | পিই | পিই | পিই |
| বাহ্যিক আবরণের রঙ | কালো | কালো | কালো | কালো | কালো | কালো | কালো |
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
| সম্পত্তি | দীর্ঘমেয়াদী | স্বল্পমেয়াদী |
|---|---|---|
| টান শক্তি | ৬০০ এন | ১৫০০ এন |
| ক্রাশ লোড | 300N/100mm | 1000N/100mm |
| বাঁকানো ব্যাসার্ধ | ডায়নামিকঃ ২০ ডি | স্ট্যাটিকঃ ১০ ডি |
| তাপমাত্রা নির্দিষ্টকরণ | সংরক্ষণঃ -২০°সি থেকে +৭০°সি | ইনস্টলেশনঃ -10°C থেকে +60°C |
ফাইবার পারফরম্যান্স
| ফাইবার স্টাইল | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ |
|---|---|---|---|---|
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ |
| হ্রাস | ডিবি/কিমি | ≤০.৩৬/০22 | ≤3.0/1.0 | ≤3.0/1.0 |
| আচ্ছাদন ব্যাসার্ধ | উমম | ১২৫±০।5 | ১২৫±0.5 | ১২৫±0.5 |
| আচ্ছাদন অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 |
| লেপ ব্যাসার্ধ | উমম | ২৪২±৬ | ২৪২±৬ | ২৪২±৬ |
