| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYFTY |

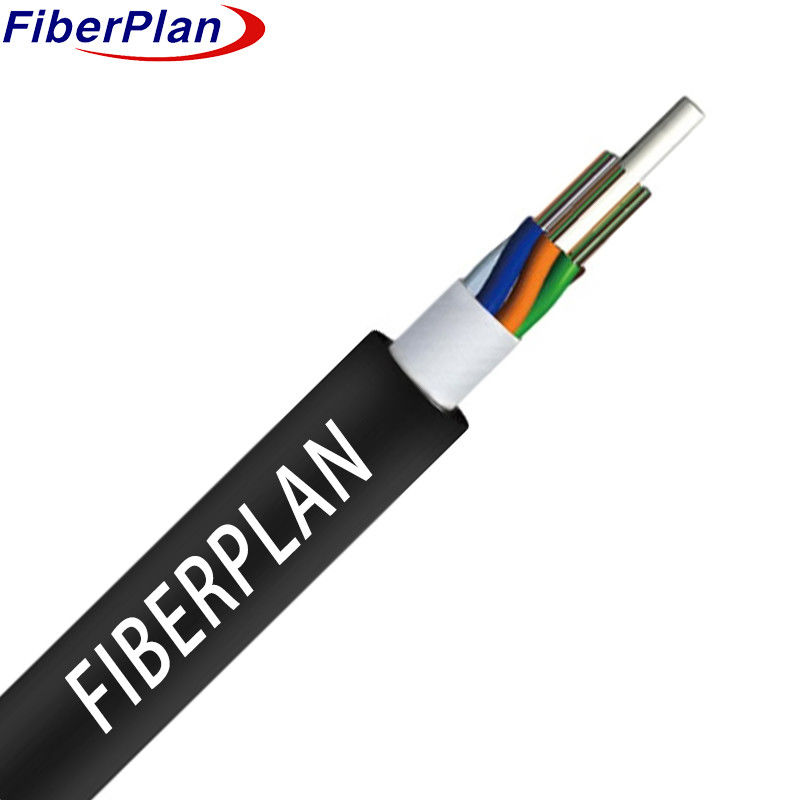

জল প্রতিরোধক টেপ সহ গ্যাজেটেড নন-ব্রেস্টার ফাইবার অপটিক ক্যাবল
বর্ণনা
ফাইবারের গুচ্ছগুলি একটি নমনীয় নলীর ভিতরে থাকে যা শক্ত প্লাস্টিকের তৈরি। এই নলগুলি একটি পদার্থ দিয়ে ভরা হয়
এর ভিতরে একটি শক্তিশালী অ-ধাতব অংশ আছে যাকে বলা হয় ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) ।
ট্যাব এবং ফিলারগুলি এই কেন্দ্রীয় শক্তির টুকরোটির চারপাশে ঘুরিয়ে দেওয়া হয় যাতে একটি টাইট, গোলাকার কোর গঠন করা যায়।
বাইরে, কোর জলরোধী টেপ দিয়ে আচ্ছাদিত করা হয়, এবং অবশেষে পুরো ক্যাবল একটি PE sheath সঙ্গে আবৃত করা হয়
সুরক্ষা।
প্রয়োগ
1 বাইরের পরিবেশের জন্য উপযুক্ত।
2 ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য ডিজাইন করা।
3 উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের এলাকায় অ্যাক্সেস নেটওয়ার্ক এবং স্থানীয় নেটওয়ার্কগুলির জন্য আদর্শ।
বৈশিষ্ট্য
1 শক্তিশালী যান্ত্রিক স্থিতিস্থাপকতা প্রদর্শন করে এবং তাপমাত্রা পরিবর্তন কার্যকরভাবে পরিচালনা করে।
2 একটি উচ্চ-শক্তি, হাইড্রোলাইসিস-প্রতিরোধী লস টিউব বৈশিষ্ট্যযুক্ত।
3 ফাইবারের জন্য গুরুত্বপূর্ণ সুরক্ষা প্রদানের জন্য একটি বিশেষ টিউব ফিলিং যৌগ ব্যবহার করে।
4 নমনীয়তা বজায় রেখে পেষণ প্রতিরোধের প্রদর্শন করে।
5 অতিরিক্ত সুরক্ষা নিশ্চিত করার জন্য লস টিউবটির জন্য একটি ভরাট যৌগ ব্যবহার করে।
কাঠামোর বিবরণ
| ফাইবারের সংখ্যা | ৬ এফ | ১২ এফ | ২৪ এফ | ৩৬ এফ | ৪৮ এফ | ৭২ এফ | ৯৬ এফ | ১৪৪ এফ |
| টিউবের সংখ্যা | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| ফিলার রডের সংখ্যা | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| টিউব ব্যাসার্ধ (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| লস টিউবের বেধ (±০.০৫ মিমি) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| নামমাত্র আউট ব্যাসার্ধ (±0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| নামক. জ্যাকেট বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | ||||
| ফিলার রড | উপাদান | পিপি | রঙ | কালো | ||||
| টিউব ভরাট | উপাদান | ভরাট মিশ্রণ | ||||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | FRP | ব্যাসার্ধ | 1.5 মিমি (6-48F) | ||||
| 2 মিমি (72 - 144F) | ||||||||
| স্তর | PE (শুধুমাত্র 96C -144C এর জন্য) | |||||||
| জল ব্লকিং সিস্টেম | উপাদান | জলরোধী টেপ | ||||||
| রিপ কর্ড | প্রকার | ১১১০*২ | ||||||
| বাহিরের গর্ত | উপাদান | এমডিপিই | রঙ | কালো | ||||
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
| প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ৬০০ এন | ||||||
| স্বল্পমেয়াদী (N) | ১৫০০ এন | |||||||
| ক্রাশ লোড | দীর্ঘমেয়াদী (এন/100 মিমি) | 300N/100mm | ||||||
| স্বল্পমেয়াদী (N/100mm) | 1000N/100mm | |||||||
| বাঁকানোর ব্যাসার্ধ | ডায়নামিক (মিমি) | ২০ ডি | ||||||
| স্ট্যাটিক (মিমি) | ১০ ডি | |||||||
| সংরক্ষণ তাপমাত্রা | -২০°সি ০+৭০°সি | |||||||
| ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | |||||||
ফাইবার পারফরম্যান্স
| ফাইবার স্টাইল | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | ||||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ||||
| হ্রাস | ডিবি/কিমি | ≤০.৩৬/০22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।2 | 125±0.2 | 125±0.2 | ||||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ||||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৩ | ২৪২±৩ | ২৪২±৩ | ||||
