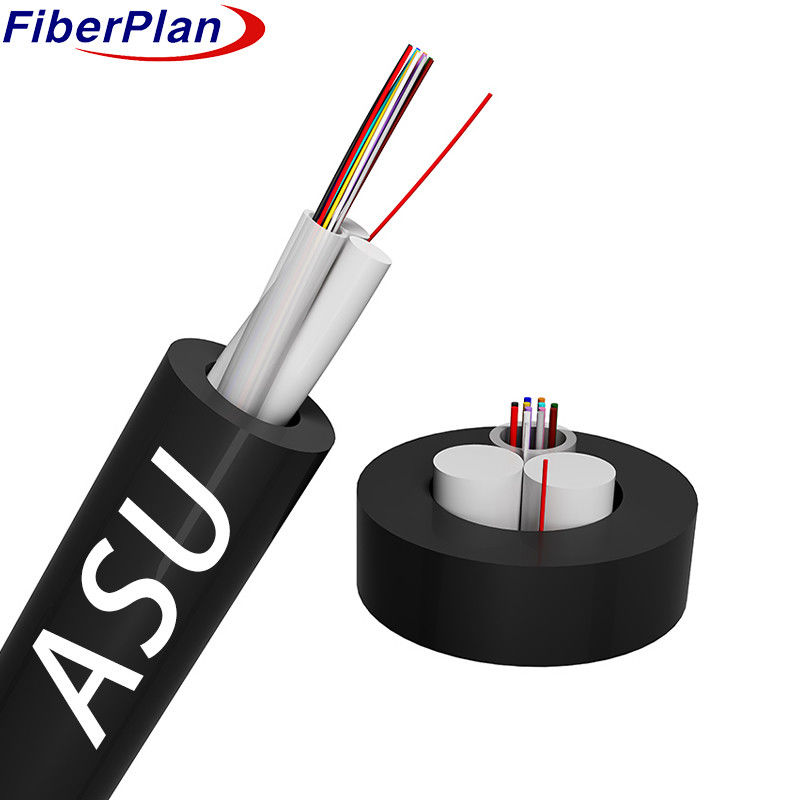

ফাইবারপ্ল্যান আউটডোর এয়ারিয়াল সিঙ্গল শেভ এএসইউ স্ব-সমর্থন ফাইবার অপটিক ক্যাবল
বর্ণনা
এএসইউ ফাইবার অপটিক ক্যাবলটি এফটিটিএইচ (ফাইবার টু দ্য হোম) অপটিক্যাল নেটওয়ার্কগুলিতে এর উচ্চতর চাহিদার কারণে অত্যন্ত চাহিদাপূর্ণ।
এটিতে একটি জি.৬৫২ডি টাইপ ফাইবার অপটিক ক্যাবল রয়েছে, যা কর্নিং ফাইবার এবং ইউওএফসি ফাইবার ব্যবহার করে,
উচ্চ-কার্যকারিতা তথ্য সংক্রমণ এবং সহজ ইনস্টলেশন নিশ্চিত করে। এর নকশা খরচ কার্যকারিতা অগ্রাধিকার দেয়
কাঠামোগতভাবে এটি একটি
নন-কোর একক-মোড অপটিক্যাল ফাইবার দড়ি একটি নিরাপদ loose নল দ্বারা সুরক্ষিত। অতিরিক্তভাবে দুটি বিশেষভাবে
কারিগরি উপাদানগুলি অ্যাঙ্করিং এবং সাসপেনশনকে সহজ করে তোলে, জটিল স্থানে স্থিতিস্থাপকতা এবং স্থিতিশীলতা বৃদ্ধি করে
নেটওয়ার্ক কনফিগারেশন।
প্রয়োগ
1.আউটডোর বিতরণের জন্য উপযুক্তঃ বহিরঙ্গন স্থাপনার জন্য ডিজাইন করা হয়েছে, স্থিতিস্থাপকতা এবং
বিভিন্ন আবহাওয়া এবং বাহ্যিক কারণের জন্য উপযুক্ততা।
2. ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সামঞ্জস্যপূর্ণ: ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেম পরিচালনা করতে সক্ষম।
বিস্তৃত নেটওয়ার্কের মধ্যে উচ্চ ক্ষমতাসম্পন্ন ট্রান্সমিশন পরিচালনার ক্ষেত্রে দৃঢ়তা এবং দক্ষতা নির্দেশ করে।
3. উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ অভিযোজনযোগ্যতাঃ এলাকায় অ্যাক্সেস এবং স্থানীয় নেটওয়ার্কগুলির জন্য উপযুক্ত
উচ্চ বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ, হস্তক্ষেপের প্রতি সংবেদনশীলতা হ্রাস করার ক্ষমতা প্রদর্শন করে
এবং চ্যালেঞ্জিং ইলেকট্রোম্যাগনেটিক পরিবেশে স্থিতিশীল যোগাযোগ বজায় রাখা।
বৈশিষ্ট্য
1শক্তিশালী যান্ত্রিক ও তাপমাত্রা কর্মক্ষমতাঃ তাপমাত্রা জুড়ে নির্ভরযোগ্য কার্যকারিতা নিশ্চিত করে
ধ্রুবক অপারেশনের জন্য পরিসীমা এবং যান্ত্রিক চাপের মাত্রা।
2. হাইড্রোলাইসিস-প্রতিরোধী উচ্চ-শক্তি লস টিউবঃ হাইড্রোলাইসিস প্রতিরোধী টেকসই টিউব গঠন,
এমনকি আর্দ্রতা-প্রবণ পরিবেশেও দীর্ঘায়ু নিশ্চিত করা।
3বিশেষায়িত ফাইবার সুরক্ষাঃ বিশেষ টিউব ফিলিং যৌগিক ঢালাই ফাইবার, প্রয়োজনীয় নিশ্চিত
তাদের দীর্ঘায়ুর জন্য সুরক্ষা।
4. ক্রাশ প্রতিরোধের & নমনীয়তা: নমনীয়তা সঙ্গে চাপ বিরুদ্ধে শক্তি ভারসাম্য, বহুমুখী জন্য আদর্শ
ইনস্টলেশন।
5.Enhanced Loose Tube Protection: Loose tube filling compound fortifies the cable against
পরিবেশগত কারণ।
6. ব্যাপক কোর সুরক্ষাঃ ক্যাবল কোর সম্পূর্ণ ভরাট ব্যাপক
সুরক্ষা, দীর্ঘমেয়াদী স্থায়িত্বের জন্য বিভিন্ন বাহ্যিক উপাদানগুলির বিরুদ্ধে সুরক্ষা।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা |
২-১২ কোর |
| আর্দ্রতা বাধা |
জলরোধী টেপ |
| স্লো টিউব এবং ফিলার এলিমেন্ট |
উপাদান |
পিবিটি |
| ব্যাসার্ধ |
2.২ এম এম এফ±0.১ মিমি |
| কেন্দ্রীয় শক্তি সদস্য |
উপাদান |
FRP |
| আকার |
2.0 মিমি±0.২ মিমি |
| স্প্যান |
৫০ মিটার থেকে ১৫০ মিটার |
| মোট ক্যাবল ব্যাসার্ধ |
8.0 মিমি±0.5 মিমি |
| স্লো টিউব |
উপাদান |
পিবিটি |
| ব্যাসার্ধ |
Ф2.2 (বাহ্যিক/ভৌত) |
| বাহ্যিক আবরণ |
উপাদান |
পিই |
| ব্যাসার্ধ |
1.8±0.2 মিমি |
| ক্যাবলের ওজন প্রতি কিলোমিটারে |
৬০ কেজি/কিমি |
ফাইবার রঙ
|
ফাইবারের সংখ্যা
প্রতি টিউব ১২টি কোর
|
1 |
2 |
3 |
4 |
5 |
6 |
| নীল |
কমলা |
সবুজ |
বাদামী |
গ্রে |
সাদা |
| 7 |
8 |
9 |
10 |
11 |
12 |
| লাল |
কালো |
হলুদ |
ভায়োলেট |
গোলাপী |
অ্যাকোয়া |
| কালো রঙের জন্য কালো রঙের প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করা হবে। |
তারের যান্ত্রিক বৈশিষ্ট্য
| পয়েন্ট |
বর্ণনা |
| ইনস্টলেশন তাপমাত্রা ((°C) |
-১৫ ~ +৬০ |
| অপারেশন তাপমাত্রা (°C) |
-৪০ ~ +৭০ |
| ন্যূনতম বাঁকানো ব্যাসার্ধ ((মিমি) |
দীর্ঘমেয়াদী |
১০ ডি |
| স্বল্পমেয়াদী |
২০ ডি |
| অনুমোদিত টান শক্তি ((N) |
দীর্ঘমেয়াদী |
600 |
| স্বল্পমেয়াদী |
1500 |
| ক্রাশ লোড ((N/100mm) |
দীর্ঘমেয়াদী |
300 |
| স্বল্পমেয়াদী |
1000 |
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল |
ইউনিট |
এস এম
G652 |
এস এম
G652D |
এম এম
৫০/১২৫ |
এম এম
62.5/125 |
এম এম
OM3-300 |
| অবস্থা |
এনএম |
১৩১০/১৫৫০ |
১৩১০/১৫৫০ |
৮৫০/৩০০ |
৮৫০/৩০০ |
৮৫০/৩০০ |
| হ্রাস |
ডিবি/কিমি |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.৩৬/০।23 |
0.34/0.22 |
3.০/১।0 |
---- |
---- |
| হতাশা |
১৫৫০nm |
PS/(nm*km) |
---- |
≤18 |
---- |
---- |
হতাশা |
| ১৬২৫ এনএম |
PS/(nm*km) |
---- |
≤২২ |
---- |
---- |
|
| ব্যান্ডউইথ |
৮৫০nm |
MHZ.KM |
---- |
---- |
₹400 |
₹১৬০ |
ব্যান্ডউইথ |
| ১৩০০ এনএম |
MHZ.KM |
---- |
---- |
₹৮০০ |
₹৫০০ |
|
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য |
এনএম |
১৩০০-১৩২৪ |
₹১৩০২,
≤১৩২২ |
---- |
---- |
₹ ১২৯৫
≤1320 |
| জিরো ডিপ্রেশন ঢাল |
এনএম |
≤০092 |
≤০091 |
---- |
---- |
---- |
| PMD সর্বোচ্চ পৃথক ফাইবার |
|
≤০2 |
≤০2 |
---- |
---- |
≤০11 |
| PMD ডিজাইন লিঙ্ক মান |
Ps ((nm2*k
m) |
≤০12 |
≤০08 |
---- |
---- |
---- |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc |
এনএম |
১১৮০,
≤1330 |
₹১১৮০
≤1330 |
---- |
---- |
---- |
ক্যাবল স্টপ
তরঙ্গদৈর্ঘ্য λcc |
এনএম |
≤১২৬০ |
≤১২৬০ |
---- |
---- |
---- |
| এমএফডি |
১৩১০ এনএম |
উমম |
9.2±0.3 |
9.2±0.3 |
---- |
---- |
---- |
| ১৫৫০nm |
উমম |
10.4±0.5 |
10.4±0.5 |
---- |
---- |
---- |
সংখ্যাগত
এপারচার (এএন) |
|
---- |
---- |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
দুই দিকের ধাপে ধাপে গড়
পরিমাপ) |
ডিবি |
≤০05 |
≤০05 |
≤০10 |
≤০10 |
≤০10 |
ফাইবারের উপর অনিয়ম
দৈর্ঘ্য এবং বিন্দু |
ডিবি |
≤০05 |
≤০05 |
≤০10 |
≤০10 |
≤০10 |
| বিচ্ছিন্নতা |
পার্থক্যের ব্যাকস্পেসার
সহগ |
ডিবি/কিমি |
≤০05 |
≤০03 |
≤০08 |
≤০10 |
≤০08 |
| হ্রাসের অভিন্নতা |
ডিবি/কিমি |
≤০01 |
≤০01 |
|
|
|
| কোর ডাইমেটার |
উমম |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| আচ্ছাদনের ব্যাসার্ধ |
উমম |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| আচ্ছাদনের অ-বৃত্তাকারতা |
% |
≤ ১।0 |
≤ ১।0 |
≤ ১।0 |
≤ ১।0 |
≤ ১।0 |
| লেপ ব্যাসার্ধ |
উমম |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
লেপ/চফিনচ
ঘনত্বগত ভুল |
উমম |
≤১২0 |
≤১২0 |
≤১২0 |
≤১২0 |
≤১২0 |
| লেপ অ-বৃত্তাকারতা |
% |
≤৬0 |
≤৬0 |
≤৬0 |
≤৬0 |
≤৬0 |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি |
উমম |
≤০6 |
≤০6 |
≤ ১।5 |
≤ ১।5 |
≤ ১।5 |
| কার্ল (রেডিয়াম) |
উমম |
≤4 |
≤4 |
---- |
---- |
---- |
