| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | ADSS |
ডাবল শেল কেভলার গার্ন রিইনফোর্সড এডিএসএস ফাইবার অপটিক তারের
বর্ণনা

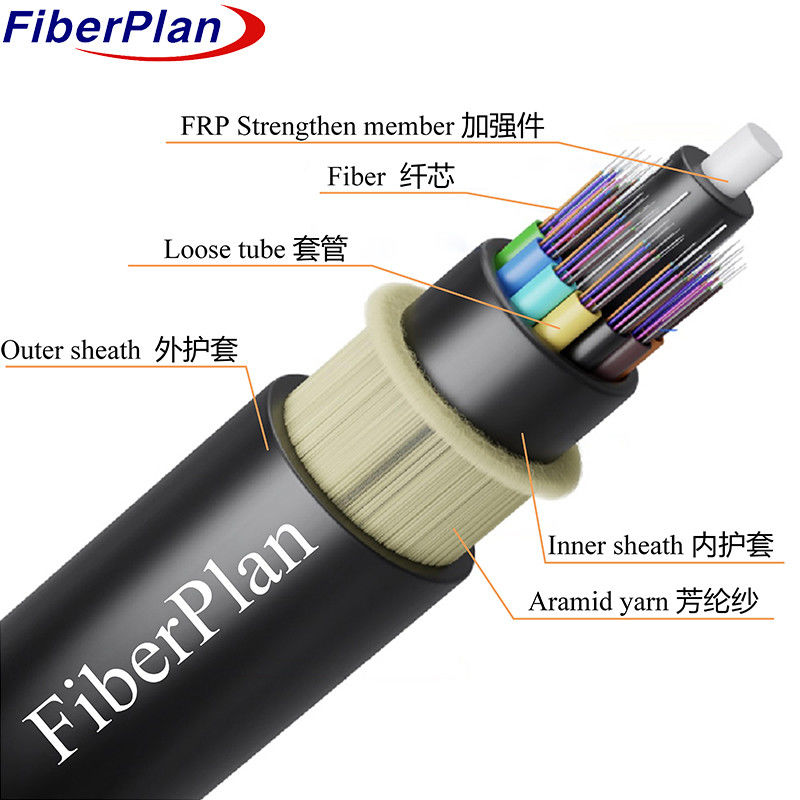

এডিএসএস (অল-ডিলেক্ট্রিক স্ব-সমর্থন) তারটি একটি লস টিউব স্ট্র্যান্ডিং কাঠামোর সাথে ডিজাইন করা হয়েছে।
ফাইবারগুলি উচ্চ মডুলাস প্লাস্টিকের টিউবগুলিতে সুরক্ষিতভাবে রাখা হয় যা একটি জল প্রতিরোধী যৌগ দিয়ে ভরা হয়
এই টিউবগুলি, ফিলারগুলির সাথে, তারপর একটি কেন্দ্রীয় শক্তির চারপাশে আটকে থাকে
নন-মেটালিক এফআরপি (ফাইবার রিইনফোর্সড প্লাস্টিক) থেকে তৈরি সদস্য, একটি কম্প্যাক্ট এবং বৃত্তাকার তারের কোর গঠন করে।
আরও সুরক্ষা বাড়ানোর জন্য, কোরটি একটি ফিলিং যৌগ দিয়ে ভরা এবং পাতলা পলিথিলিনের মধ্যে আবৃত করা হয়
(পিই) অভ্যন্তরীণ গহ্বর। অতিরিক্ত শক্তিশালীকরণের জন্য এই অভ্যন্তরীণ গহ্বরের উপর আরামাইড সুতা থেকে একটি স্ট্র্যান্ডযুক্ত স্তর প্রয়োগ করা হয়
অবশেষে, তারের একটি বাইরের sheath সঙ্গে সম্পন্ন করা হয়, যা হয় পলিথিলিন (পিই) স্ট্যান্ডার্ড জন্য
উচ্চ বৈদ্যুতিক চাপের পরিবেশের জন্য অ্যাপ্লিকেশন বা অ্যান্টি-ট্র্যাকিং (এটি) ।
ADSS ক্যাবল অত্যন্ত টেকসই, আর্দ্রতা প্রতিরোধী এবং বিভিন্ন পরিবেশগত অবস্থার প্রতিরোধ করতে সক্ষম,
এটিকে বায়ু এবং ভূগর্ভস্থ উভয় ইনস্টলেশনের জন্য আদর্শ করে তোলে।
প্রয়োগ
1এডিএসএস তারের নকশা বাস্তব সময় অবস্থার বিবেচনা করে, সর্বোত্তম নিশ্চিত করে
এই ধরনের পরিবেশে কর্মক্ষমতা এবং স্থায়িত্ব।
2. ১১০ কিলোভোল্টের নিচে বিদ্যুৎ লাইনগুলির জন্য একটি পিই বাইরের আবরণ ব্যবহার করা হয়, যখন একটি এটি (অ্যান্টি-ট্র্যাকিং) বাইরের আবরণ ব্যবহার করা হয়
১১০ কিলোভোল্ট বা তার বেশি গতিতে কাজ করা বিদ্যুৎ লাইনগুলোতে আরও বেশি সুরক্ষা প্রদানের জন্য।
3. বিশেষ নকশা, যার মধ্যে আরামাইড গারের পরিমাণ এবং স্ট্র্যান্ডিং প্রক্রিয়া অন্তর্ভুক্ত রয়েছে,
কার্যকরভাবে স্প্যানের প্রয়োজনীয়তা পরিবর্তন করে, বিভিন্ন ইনস্টলেশনে তারের নির্ভরযোগ্যভাবে সম্পাদন নিশ্চিত করে
চিত্রনাট্য।
বৈশিষ্ট্য
1. বিদ্যুৎ বন্ধের প্রয়োজন ছাড়াই ইনস্টলেশনের অনুমতি দেয়, সার্ভিসে সর্বনিম্ন ব্যাঘাত নিশ্চিত করে।
2. হালকা ও ছোট ব্যাসার্ধ বরফ, বায়ু, টাওয়ার, এবং backprop লোড থেকে চাপ কমাতে,
তারের স্থায়িত্ব এবং কর্মক্ষমতা।
3এটি ৩০ বছরের জন্য ডিজাইন করা হয়েছে, যা দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং খরচ কার্যকারিতা প্রদান করে।
4. শক্তিশালী প্রসার্য শক্তি এবং তাপমাত্রা স্থিতিস্থাপকতা প্রদর্শন, বিভিন্ন ক্ষেত্রে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত
পরিবেশগত অবস্থা।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ২৪-১৪৪ কোর | |||||||
| ভরাট কর্ড | 2.0 মিমি | |||||||
| আর্দ্রতা বাধা | জল প্রতিরোধ ব্যবস্থা | |||||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | পিই সহ FRP/FRP | ||||||
| আকার | 2.১ মিমি | |||||||
| টিউব ভরাট | টিউব ফিলিং কম্পাউন্ড | |||||||
| ভরাট | পিপি টিউব/পিভিসি টিউব | |||||||
| অভ্যন্তরীণ গহ্বর | উপাদান | পিই | ||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2mm ((বাহ্যিক/ভৌত) | |||||||
| বাহ্যিক আবরণ | উপাদান | পিই/এইচডিপিই | ||||||
| ব্যাসার্ধ | ১১±০.২ মিমি | |||||||
ফাইবার রঙ
|
ফাইবারের সংখ্যা ৮ টিউব প্রতি কোর |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| রঙ 13 ~ 24 কালো ট্রেসার দিয়ে চিহ্নিত করা হবে। কালো রঙের জন্য কালো ট্রেসার চিহ্নিত করার প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ২ কোর থেকে ৬০ কোর | ১২±০.২ মিমি | 140±3kg/km | |||||
| ৭২ কোর | ১৩±০.২ মিমি | 190±3kg/km | |||||
| ৯৬ কোর | 14.5±0.2 মিমি | 220±3kg/km | |||||
| ১৪৪ কোর | 16.5±0.2 মিমি | 240±3kg/km | |||||
| রেক.দৈনিক সর্বোচ্চ কাজের চাপ | ৮৮kN | ||||||
| সর্বাধিক অনুমোদিত কাজের চাপ | 32.7 কেএন | ||||||
| নমনীয়তার মডুলাস | ৩৭ কেএন/মিমি2 | ||||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | অপারেশন | 240 মিমি | |||||
| ইনস্টলেশন | ৩৯০ মিমি | ||||||
| অতিরিক্ত লোড | অতিরিক্ত লোড ০.৫% ~ ০.৭% | ||||||
| বরফ | ৫ মিমি | ||||||
| বাতাসের গতি | 35m/s | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2*k m) |
≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
