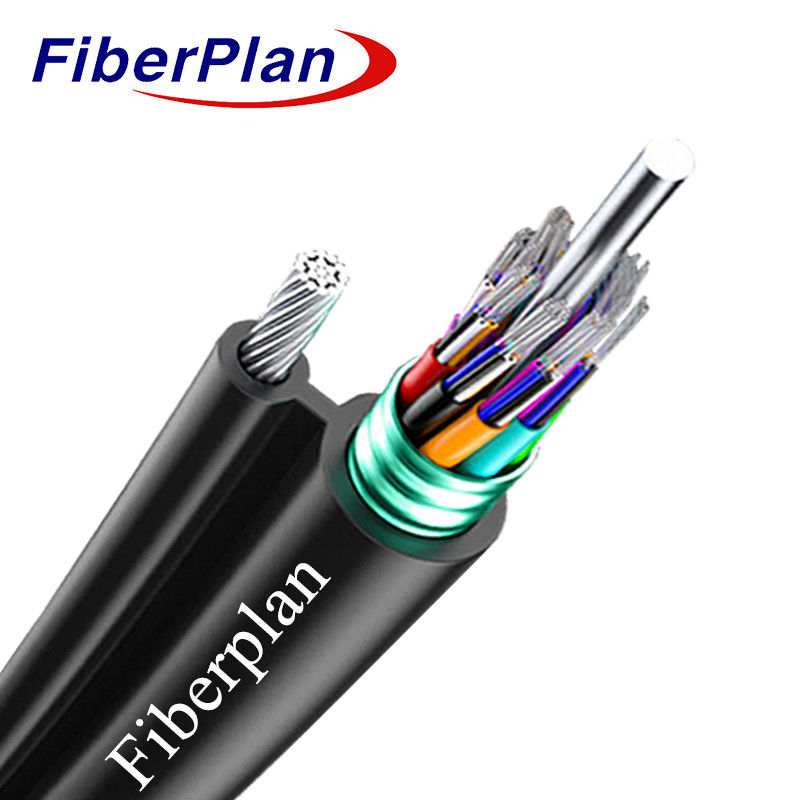

GYTC8S বর্মযুক্ত আউটডোর চিত্র 8 স্ব-সমর্থন ফাইবার অপটিক ক্যাবল
বর্ণনা
250μm ফাইবারগুলি উচ্চ মডুলাস প্লাস্টিকের মুক্ত টিউবগুলির মধ্যে আবদ্ধ রয়েছে যা জলরোধী
কমপ্যাক্টতা এবং লম্বায় জল ব্লকিং নিশ্চিত করে। এই টিউবগুলি আল-
অতিরিক্ত সুরক্ষার জন্য উমিনুম টেপ। সমর্থন তারের সাথে, তারা একটি পলিথিলিন মধ্যে আবৃত হয়
(পিই) গহ্বর, একটি চিত্র 8 কাঠামো গঠন।
প্রয়োগ
1 বহিরঙ্গন বিতরণ, বিভিন্ন পরিবেশে স্থায়িত্ব নিশ্চিত করে।
2 বহুমুখী ইনস্টলেশন পদ্ধতি যেমন বায়ু ইনস্টলেশন বা পাইপলাইন স্থাপন।
3 দূরবর্তী এবং স্থানীয় এলাকার নেটওয়ার্ক যোগাযোগের প্রয়োজন উভয়ই সহজতর করা।
বৈশিষ্ট্য
1 অ-ধাতব শক্তি চমৎকার অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক ক্ষমতা প্রদান করে।
2 লস টিউব ডিজাইন সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে।
৩. যান্ত্রিক ও পরিবেশগত দিক থেকে অসাধারণ স্থিতিস্থাপকতা।
৪. নমনীয়তা এবং নমনীয়তা।
5 একটি ছোট বাইরের ব্যাসার্ধ, হালকা ওজন নির্মাণ, সহজ ইনস্টলেশন সহজতর।
6 সর্বাধিক সুরক্ষার জন্য তারের কোর সম্পূর্ণরূপে ভরা হয়।
অ্যালুমিনিয়াম টেপ আর্দ্রতা প্রতিরোধক হিসেবে কাজ করে, যা স্থায়িত্ব বাড়ায়।
তারের নির্মাণের বিবরণ
ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
ফিলার রড | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
টিউব ব্যাসার্ধ (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
লস টিউবের বেধ (±০.০৫ মিমি) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
বাইরের ব্যাসার্ধ (± 0.5mm) | 5.৪এক্স৮।6 -১৫।0 |
5.৪এক্স৮।6 -১৫।0 |
5.৪এক্স৮।6 -১৫।0 |
5.৪ এক্স ৯।8 -১৬টা।5 |
5.৪এক্স১০8 -১৭.5 |
5.৪এক্স১২2 - ১৯।0 |
5.4X14.9 -২২।0 |
আউট ব্যাসের বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
পানি বন্ধ করা সিস্টেম |
উপাদান | ফিলিং জেল / ওয়াটার ব্লকিং টেপ | |||||
কেন্দ্রীয় শক্তি সদস্য |
উপাদান | FRP | ব্যাসার্ধ | 1.4 ((6-48) 2.0 ((72-144) |
|||
মানসিক শক্তি সদস্য |
উপাদান | স্টিলের তারের স্ট্র্যান্ড | প্রকার | 1.0 মিমি*7 | |||
বর্ম | উপাদান | অ্যালুমিনিয়াম টেপ | |||||
গালাস | উপাদান | পিই | আকার (হ*উ) |
2.৫*১.৫ মিমি | |||
বাহিরের গর্ত | উপাদান | পিই | রঙ | কালো |
তারের যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য
প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ৩০০০ এন | |||||
স্বল্পমেয়াদী (N) | ৭০০০ এন | ||||||
ক্রাশ লোড | দীর্ঘমেয়াদী ((N) | 300N/100mm | |||||
স্বল্পমেয়াদী (N) | 1000N/100mm | ||||||
বাঁকানোর ব্যাসার্ধ | গতিশীল | ২০ ডি | |||||
স্ট্যাটিক | ১০ ডি | ||||||
ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | ||||||
সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৭০°সি |
ফাইবারের বৈশিষ্ট্য
ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
হ্রাস | ডিবি/কিমি | ≤০.৩৬/০24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±১ | ১২৫±১ | ১২৫±১ | |||
আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
লেপ ব্যাসার্ধ | উমম | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ |
