| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYFTA53 |
8 12 24F SM MM G652D সরাসরি কবর বহিরঙ্গন তারের GYFTA53
বর্ণনা

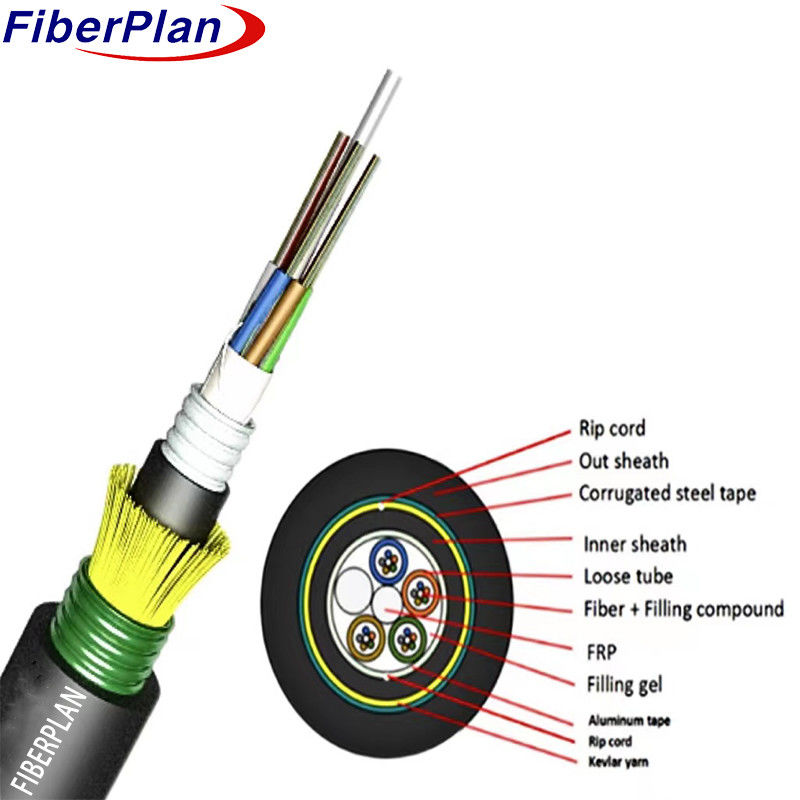

ফাইবারগুলি, প্রতিটি 250μm, উচ্চ মডিউল প্লাস্টিক থেকে নির্মিত একটি looseাল টিউব মধ্যে গৃহীত হয়, একটি জল দিয়ে ভরাট
একটি FRP (ফাইবার রিইনফোর্সড প্লাস্টিক) ফাইবার রিইনফোর্সড প্লাস্টিকের জন্য একটি অ-ধাতব শক্তি উপাদান হিসাবে কাজ করে
এই টিউবগুলি, ফিলারগুলির সাথে, শক্তি সদস্যের চারপাশে স্ট্র্যান্ড করা হয়, একটি কম্প্যাক্ট এবং বৃত্তাকার গঠন করে
জল প্রবেশের বিরুদ্ধে রক্ষা করার জন্য, একটি অ্যালুমিনিয়াম পলিথিন ল্যামিনেট (এপিএল)
ক্যাবল কোর, তারপরে একটি পাতলা পিই অভ্যন্তরীণ গহ্বর। টান শক্তি কেভলার গারের একটি স্তর দিয়ে উন্নত করা হয়, এবং
পিএসপি (পলিথিন-স্ট্র্যান্ডড পলিথিন) লম্বাভাবে প্রয়োগ করার পর, ক্যাবলটি একটি পিই বাইরের সাথে সম্পন্ন হয়
গহ্বর
প্রয়োগ
* বহিরঙ্গন বিতরণ এবং সরাসরি সমাধিতে গৃহীতঃ বহিরঙ্গন বিতরণ এবং সরাসরি সমাধিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে
অ্যাপ্লিকেশন, বিভিন্ন পরিবেশগত অবস্থার মধ্যে স্থায়িত্ব এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত।
*ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমে গৃহীতঃ ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত, যা প্রদান করে
দীর্ঘ দূরত্বের উপর দক্ষ ও নির্ভরযোগ্য শক্তি সংক্রমণ।
*উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের জায়গায় অ্যাক্সেস নেটওয়ার্ক এবং স্থানীয় নেটওয়ার্কঃ অ্যাক্সেসের জন্য আদর্শ
নেটওয়ার্ক এবং স্থানীয় নেটওয়ার্ক উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ পরিবেশে অবস্থিত, স্থিতিশীল এবং
হস্তক্ষেপ-প্রতিরোধী সংযোগ।
বৈশিষ্ট্য
* ভাল যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতাঃ চমৎকার যান্ত্রিক শক্তি এবং তাপমাত্রা প্রদর্শন করে
বিভিন্ন অবস্থার মধ্যে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে।
* বিশেষ টিউব ফিলিং কম্পাউন্ড যা গুরুত্বপূর্ণ ফাইবার সুরক্ষা নিশ্চিত করেঃ একটি বিশেষ টিউব ফিলিং কম্পাউন্ড ব্যবহার করে
এবং ফাইবারগুলিকে তাদের স্থায়িত্ব এবং দীর্ঘায়ু বাড়িয়ে তুলতে গুরুত্বপূর্ণ সুরক্ষা প্রদান করে।
* ক্রাশ প্রতিরোধের এবং নমনীয়তাঃ ক্রাশ প্রতিরোধের এবং নমনীয়তার সাথে ডিজাইন করা হয়েছে, যা ইনস্টলেশনের অনুমতি দেয়
কাঠামোগত অখণ্ডতা বজায় রেখে চ্যালেঞ্জিং পরিবেশ।
* পিএসপি বৃদ্ধি আর্দ্রতা-প্রমাণঃ পিএসপি (পলিথিন-স্ট্র্যান্ডেড পলিথিন) অন্তর্ভুক্ত করা
জলরোধী বৈশিষ্ট্য, পরিবেশগত কারণগুলির বিরুদ্ধে তারের আরও সুরক্ষা।
কাঠামোর বিবরণ
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ফিলার রড | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| লস টিউব ব্যাসার্ধ (±0.1 মিমি) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| অভ্যন্তরীণ গহ্বরের ব্যাসার্ধ (±0.2 মিমি) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| বাইরের ব্যাসার্ধ (±0.5 মিমি) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| আউট ব্যাসের বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
| ফিলার রড | উপাদান | পিপি | রঙ | কালো | |||
| টিউব ভরাট | উপাদান | ভরাট মিশ্রণ | |||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | FRP | ব্যাসার্ধ | 2.0 মিমি | |||
| জল ব্লকিং সিস্টেম | উপাদান | জল প্রতিরোধী টেপ / ফিলিং জেল | |||||
| রিপ কর্ড | Qty | ২ পিসি | রঙ | সাদা | |||
| অভ্যন্তরীণ গহ্বর | উপাদান | পিই | রঙ | কালো | |||
| বর্ম | উপাদান | বাঁকা স্টিলের টেপ | |||||
| বাহ্যিক আবরণ | উপাদান | পিই | রঙ | কালো | |||
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
| প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ১০০০ এন | |||||
| স্বল্পমেয়াদী (N) | ৩০০০ এন | ||||||
| ক্রাশ লোড | দীর্ঘমেয়াদী | 3000N/100mm | |||||
| স্বল্পমেয়াদী | 1000N/100mm | ||||||
| বাঁকানোর ব্যাসার্ধ | গতিশীল | ২০ ডি | |||||
| স্ট্যাটিক | ১০ ডি | ||||||
| ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | ||||||
| সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৭০°সি | ||||||
ফাইবারের বৈশিষ্ট্য
| ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
| হ্রাস | ডিবি/কিমি | ≤০.৩৫/০20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।3 | ১২৫±০।3 | ১২৫±০।3 | |||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৩ | ২৪২±৩ | ২৪২±৩ | |||
