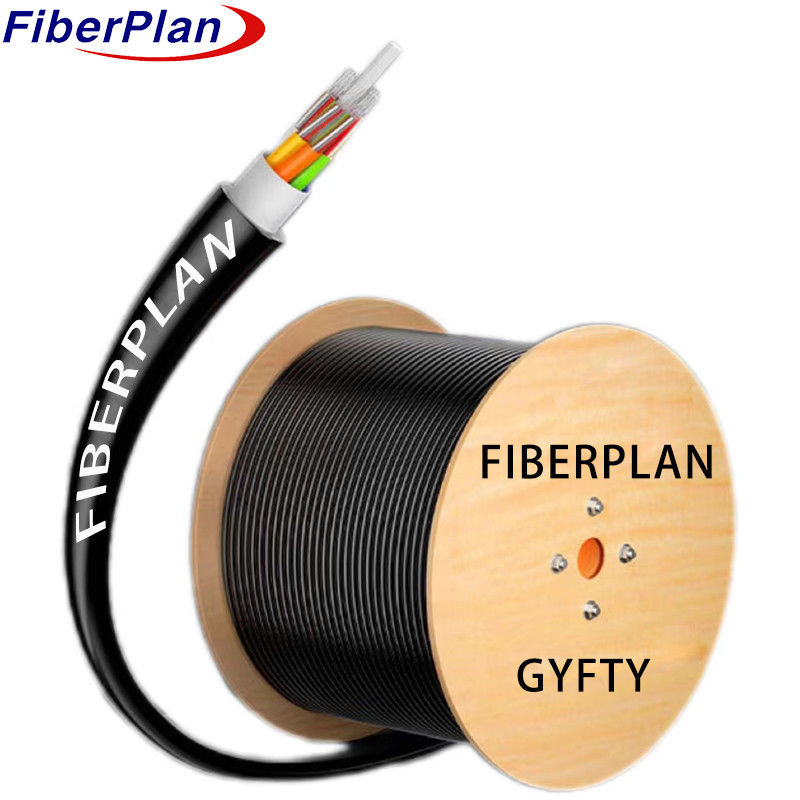

জলরোধী পারফরম্যান্স সহ নন-মেটালিক এয়ার ফাইবার অপটিক ক্যাবল গিফটি
বর্ণনা
ফাইবারগুলি একটি নমনীয় নলীর ভিতরে থাকে যা টেকসই প্লাস্টিকের তৈরি, জল প্রতিরোধী যৌগ দিয়ে ভরা।
ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) এর কেন্দ্রস্থলে শক্তি যোগ করে। টিউব এবং ফিলারগুলি এফআরপিকে ঘিরে রাখে, একটি কম্প্যাক্ট
বৃত্তাকার কোরঃ জলরোধী টেপ কোরকে সুরক্ষা দেয়, তারপরে সামগ্রিক সুরক্ষার জন্য একটি পিই sheath।
প্রয়োগ
1 বহিরঙ্গন বিতরণ উদ্দেশ্যে ডিজাইন করা।
2 ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত।
3 উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের এলাকায় অবস্থিত অ্যাক্সেস এবং স্থানীয় নেটওয়ার্কের জন্য আদর্শ।
বৈশিষ্ট্য
1 বিভিন্ন তাপমাত্রায় শক্তিশালী যান্ত্রিক কর্মক্ষমতা প্রদর্শন করে।
2 একটি উচ্চ-শক্তি, হাইড্রোলাইসিস-প্রতিরোধী লস টিউব বৈশিষ্ট্যযুক্ত।
3 টিউবে একটি বিশেষ ভরাট যৌগ ব্যবহার করে, যা গুরুত্বপূর্ণ ফাইবার সুরক্ষা নিশ্চিত করে।
৪. ক্ষয় প্রতিরোধ এবং নমনীয়তা উভয়ই প্রদর্শন করে।
৫. বিশেষভাবে ফাঁকা টিউবটির জন্য ডিজাইন করা একটি ফিলিং কম্পাউন্ড ব্যবহার করে।
কাঠামোর বিবরণ
| ফাইবারের সংখ্যা |
৬ এফ |
১২ এফ |
২৪ এফ |
৩৬ এফ |
৪৮ এফ |
৭২ এফ |
৯৬ এফ |
১৪৪ এফ |
| টিউবের সংখ্যা |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| টিউব প্রতি ফাইবার |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
12 |
| ফিলার রডের সংখ্যা |
4 |
3 |
1 |
2 |
1 |
0 |
0 |
0 |
| টিউব ব্যাসার্ধ (±0.1mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
লস টিউবের বেধ
(±০.০৫ মিমি) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
| নামমাত্র আউট ব্যাসার্ধ (±0.2mm) |
8.6 |
8.6 |
8.6 |
8.6 |
8.6 |
9.2 |
10.8 |
13.4 |
নামক. জ্যাকেট বেধ
(±0.1 মিমি) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| স্লো টিউব |
উপাদান |
পিবিটি |
রঙ |
স্ট্যান্ডার্ড স্পেকট্রাম |
| ফিলার রড |
উপাদান |
পিপি |
রঙ |
কালো |
| টিউব ভরাট |
উপাদান |
ভরাট মিশ্রণ |
| কেন্দ্রীয় শক্তি সদস্য |
উপাদান |
FRP |
ব্যাসার্ধ |
1.5 মিমি (6-48F) |
| 2 মিমি (72 - 144F) |
| স্তর |
PE (শুধুমাত্র 96C -144C এর জন্য) |
| জল ব্লকিং সিস্টেম |
উপাদান |
জলরোধী টেপ |
| রিপ কর্ড |
প্রকার |
১১১০*২ |
| বাহিরের গর্ত |
উপাদান |
এমডিপিই |
রঙ |
কালো |
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
| প্রসার্য শক্তি |
দীর্ঘমেয়াদী ((N) |
৬০০ এন |
| স্বল্পমেয়াদী (N) |
১৫০০ এন |
| ক্রাশ লোড |
দীর্ঘমেয়াদী (এন/100 মিমি) |
300N/100mm |
| স্বল্পমেয়াদী (N/100mm) |
1000N/100mm |
| বাঁকানোর ব্যাসার্ধ |
ডায়নামিক (মিমি) |
২০ ডি |
| স্ট্যাটিক (মিমি) |
১০ ডি |
| সংরক্ষণ তাপমাত্রা |
-২০°সি ০+৭০°সি |
| ইনস্টলেশন তাপমাত্রা |
-১০°সি ০+৬০°সি |
ফাইবার পারফরম্যান্স
| ফাইবার স্টাইল |
ইউনিট |
এসএম জি৬৫২ডি |
এমএম ৫০/১২৫ |
MM ৬২.৫/১২৫ |
| শর্ত |
মিমি |
১৩১০/১৫৫০ |
৮৫০/৩০০ |
৮৫০/৩০০ |
| হ্রাস |
ডিবি/কিমি |
≤০.৩৬/০22 |
≤3.0/1.0 |
≤3.0/1.0 |
| আচ্ছাদনের ব্যাসার্ধ |
উমম |
১২৫±০।2 |
125±0.2 |
125±0.2 |
| আচ্ছাদনের অ-বৃত্তাকারতা |
% |
≤ ১।0 |
≤ ১।0 |
≤ ১।0 |
| লেপ ব্যাসার্ধ |
উমম |
২৪২±৩ |
২৪২±৩ |
২৪২±৩ |
