| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | জিওয়াইটিএস |

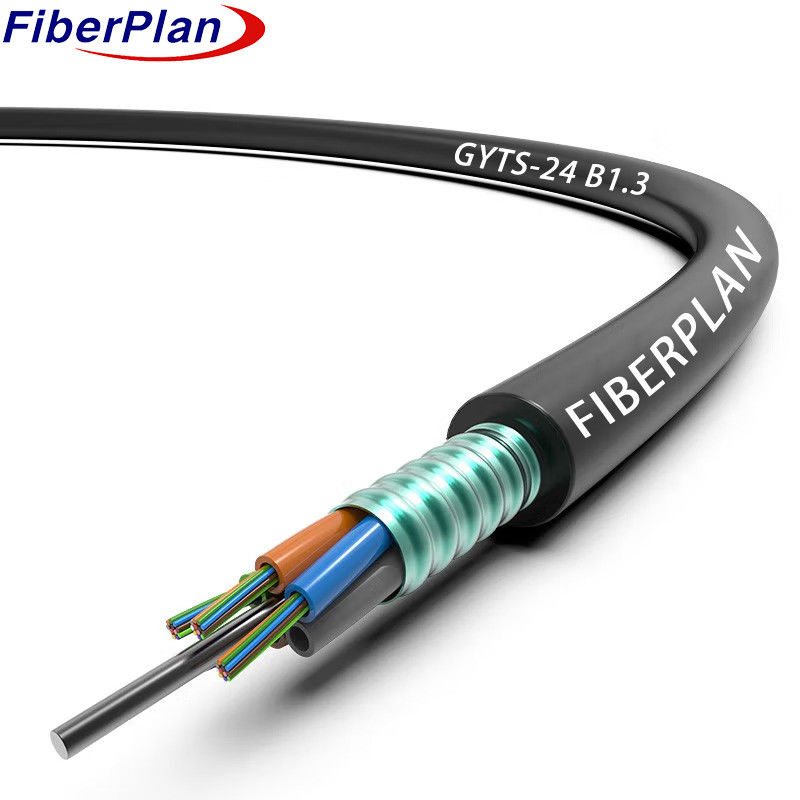

GYTS বহিরঙ্গন বর্মযুক্ত ফাইবার অপটিক ক্যাবল
বর্ণনা
ক্যাবল কাঠামোটি একটি উচ্চ মডুলাস প্লাস্টিকের লস টিউবটিতে থাকা ফাইবারগুলিকে নিয়ে গঠিত, যা একটি জল-রেসিস্ট্যান্টের সাথে ভরাট
স্ট্যান্ট যৌগ একটি ইস্পাত তার, কখনও কখনও উচ্চ ফাইবার গণনা তারের জন্য পলিথিলিন দিয়ে আবৃত,
টিউব এবং ফিলারগুলি এই কোরটির চারপাশে বাঁধা থাকে, একটি কম্প্যাক্ট বৃত্তাকার আকৃতি গঠন করে।
লম্বাভাবে প্রয়োগ করা পিএসপি ক্যাবল কোরকে রক্ষা করে, জল সুরক্ষার জন্য ভরাট যৌগ দিয়ে শক্তিশালী।
অবশেষে, একটি পিই গহ্বর তারের নির্মাণ সম্পূর্ণ করে।
প্রয়োগ
1 বহিরঙ্গন বিতরণ অভিযোজনঃ এই তারের নকশাটি বিশেষভাবে বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে, যা তার বহিরঙ্গন ব্যবহার নিশ্চিত করে।
বিভিন্ন পরিবেশগত অবস্থার বিরুদ্ধে প্রতিরোধ ক্ষমতা এবং স্থায়িত্ব।
2 বহুমুখী ইনস্টলেশনঃ বায়ু ইনস্টলেশন এবং পাইপলাইন স্থাপন পদ্ধতির জন্য উপযুক্ত, স্থাপনার ক্ষেত্রে নমনীয়তা প্রদান করে
বিভিন্ন অবকাঠামোগত চাহিদা মেটাতে।
3 বিস্তৃত নেটওয়ার্ক কভারেজঃ দীর্ঘ দূরত্বের সংযোগ এবং স্থানীয় এলাকা নেটওয়ার্ক যোগাযোগ উভয়ের জন্য আদর্শ,
বিভিন্ন স্কেলে বিভিন্ন নেটওয়ার্কের প্রয়োজনীয়তা পূরণ করে।
বৈশিষ্ট্য
1 শক্তিশালী যান্ত্রিক এবং তাপীয় স্থিতিস্থাপকতাঃ যান্ত্রিক চাপের অধীনে প্রশংসনীয় পারফরম্যান্স প্রদর্শন করে
এবং বিভিন্ন তাপমাত্রা অবস্থার।
2 টেকসই এবং প্রতিরোধী নকশাঃ একটি উচ্চ-শক্তির আলগা টিউব বৈশিষ্ট্য যা হাইড্রোলাইসিস প্রতিরোধী, শক্তিশালী
ফাইবার সুরক্ষার জন্য একটি বিশেষ টিউব ফিলিং কম্পাউন্ড দ্বারা।
3 ক্রাশ রেজিস্ট্যান্স এবং নমনীয়তাঃ কম্প্রেশনের বিরুদ্ধে স্থায়িত্ব নিশ্চিত করে
ইনস্টলেশন এবং অভিযোজন।
4 পিই গিল্ডের সাথে ইউভি সুরক্ষাঃ পিই গিল্ডটি তারেরকে অতিবেগুনী বিকিরণ থেকে রক্ষা করে, তার শক্তিকে শক্তিশালী করে
বহিরঙ্গন পরিবেশে দীর্ঘায়ু।
5 জলরোধী ব্যবস্থাঃ শক্তি জন্য একটি কেন্দ্রীয় ইস্পাত তার সহ একাধিক কৌশল অন্তর্ভুক্ত, টিউব ভরাট
যৌগিক, ১০০% ক্যাবল কোর ফিলিং, এবং পিএসপি উন্নত আর্দ্রতা সুরক্ষার জন্য, একটি জলরোধী নকশা নিশ্চিত করে।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ২-১৪৪ কোর | |||||||
| আর্দ্রতা বাধা | জল প্রতিরোধ ব্যবস্থা | |||||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | ইস্পাত তার/এফআরপি/পিই কভার সহ এফআরপি | ||||||
| আকার | 1.5mm~2.0mm | |||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2 (বাহ্যিক/ভৌত) | |||||||
| টিউব ভরাট | টিউব ফিলিং কম্পাউন্ড | |||||||
| বর্মিং | উপাদান | বাঁকা স্টিলের টেপ | ||||||
| বাহ্যিক আবরণ | উপাদান | পিই,এইচডিপিই | ||||||
| ব্যাসার্ধ | 1.70±0.2 মিমি | |||||||
ফাইবার রঙ
| প্রতি ফাইবারের সংখ্যা টিউব ৮কোর |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| রঙ 13 ~ 24 কালো ট্রেসার দিয়ে চিহ্নিত করা হবে। কালো রঙের জন্য কালো ট্রেসার চিহ্নিত করার প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ২টি কোর থেকে ৬০টি কোর | 10.0±0.3 মিমি | ১১৫±৫ কেজি/কিমি | |||||
| ৭২টি কোর | 10.5±0.3 মিমি | 120±5kg/km | |||||
| ৯৬টি কোর | 12.5±0.3 মিমি | 180±5kg/km | |||||
| ১৪৪টি কোর | 14.5±0.3 মিমি | 245±5kg/km | |||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| মিন বন্ডিং ব্যাসার্ধ ((মিমি) |
স্বল্পমেয়াদী | ২০ ডি | |||||
| মিন অনুমোদিত টানার শক্তি ((N) |
দীর্ঘমেয়াদী | 600 | |||||
| মিন অনুমোদিত টানার শক্তি ((N) |
স্বল্পমেয়াদী | 1500 | |||||
| ক্রাশ লোড (N/100mm) | দীর্ঘমেয়াদী | 300 | |||||
| ক্রাশ লোড (N/100mm) | স্বল্পমেয়াদী | 1000 | |||||
| অপারেশন তাপমাত্রা (°C) |
-৪০+৭০ | ||||||
| ইনস্টলেশন তাপমাত্রা ((°C) |
-২০+৬০ | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2* কিমি) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.২+/-০।4 | 9.২+/-০।4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.২০০+/ -০.015 |
0.২৭৫+/-০। 015 |
0.২০০+/০ .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | ৫০+১।0 | 62.৫+/২5 | ৫০+১।0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
