| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | জিওয়াইটিএস |
GYTS অপটিক ক্যাবল মূল্য ভূগর্ভস্থ ফাইবার অপটিক ক্যাবল
বর্ণনা

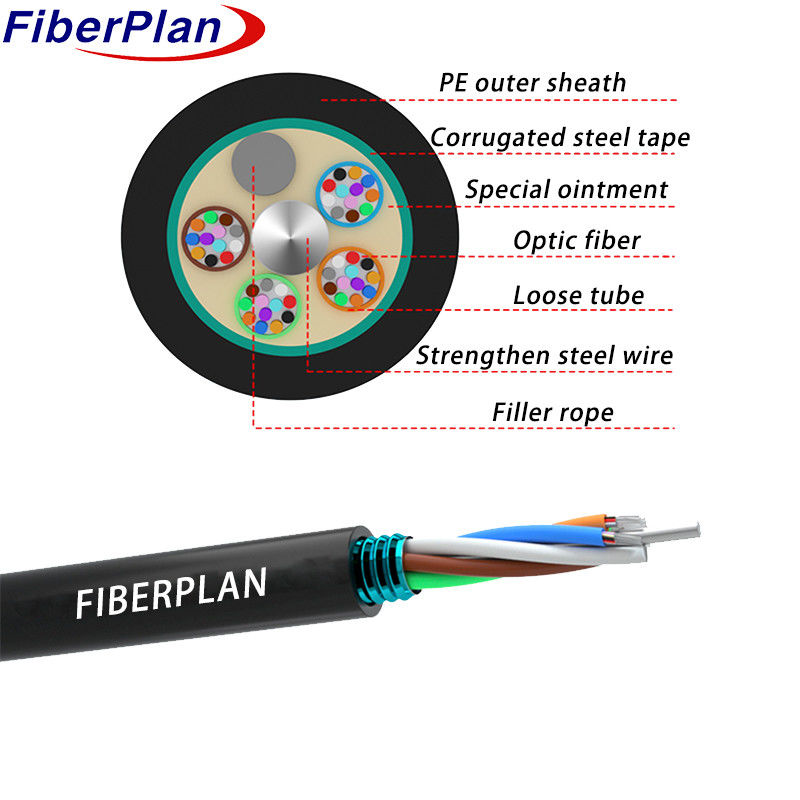

এই তারের নকশাটি তার স্থায়িত্ব এবং কার্যকারিতা নিশ্চিত করার জন্য বিভিন্ন সুরক্ষা উপাদান একীভূত করে।
একটি উচ্চ মডুলাস প্লাস্টিকের লস টিউব ভিতরে, এটি উভয় একক-মোড এবং মাল্টি-মোড ফাইবার accommodates,
এটি একটি জল প্রতিরোধী ভরাট যৌগ দ্বারা সুরক্ষিত। এর কেন্দ্রস্থলে একটি ইস্পাত তার রয়েছে, যা প্রায়শই পলিথিলিন দিয়ে আবৃত হয়
উচ্চতর ফাইবার সংখ্যা বৈকল্পিক, ধাতব শক্তি সদস্য হিসাবে পরিবেশন।
টিউব এবং ফিলার একটি কম্প্যাক্ট এবং বৃত্তাকার তারের কোর মধ্যে সাবধানে স্ট্র্যান্ডিং হয়।
ক্যাবল কোর উপর একটি লম্বাভাবে প্রয়োগ PSP স্তর সঙ্গে যোগ করা হয়, জল মধ্যে তার স্থিতিস্থাপকতা বৃদ্ধি
এই শক্ত কাঠামোর সমাপ্তি হল একটি পিই sheath যা তারের ঘিরে, অতিরিক্ত প্রতিরক্ষা প্রদান করে
পরিবেশগত কারণের বিরুদ্ধে।
প্রয়োগ
1 বহিরঙ্গন বিতরণের জন্য ডিজাইন করা হয়েছেঃ এই তারটি বিভিন্ন বহিরঙ্গন অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে,
চ্যালেঞ্জিং পরিবেশে স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করা।
2 বহুমুখী ইনস্টলেশন পদ্ধতিঃ এটি বায়ু ইনস্টলেশনের জন্য উপযুক্ত এবং পাইপলাইনগুলির মাধ্যমেও স্থাপন করা যেতে পারে,
প্রয়োগের ক্ষেত্রে নমনীয়তা প্রদান।
3 দূরবর্তী এবং স্থানীয় এলাকা নেটওয়ার্ক সামঞ্জস্যঃ এই তারের উভয় দূরবর্তী যোগাযোগ সমর্থন করে
বিভিন্ন যোগাযোগের চাহিদা পূরণ করে স্থানীয় এলাকা নেটওয়ার্কের জন্য উপযুক্ত।
বৈশিষ্ট্য
1 শক্তিশালী যান্ত্রিক শক্তি এবং তাপমাত্রা স্থিতিস্থাপকতা বিভিন্ন অবস্থার মধ্যে নির্ভরযোগ্যতা নিশ্চিত।
2 হাইড্রোলাইসিস-প্রতিরোধী, উচ্চ-শক্তির লস টিউব ব্যতিক্রমী স্থায়িত্ব প্রদান করে।
৩ বিশেষায়িত টিউব ফিলিং কম্পাউন্ড ফাইবার সুরক্ষা প্রদান করে, যা নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
৪) চূর্ণ প্রতিরোধ ক্ষমতা এবং নমনীয়তা, যা কঠিন ইনস্টলেশনের জন্য উপযুক্ত।
5 পিই গহ্বর ইউভি বিকিরণের বিরুদ্ধে রক্ষা করে, তারের দীর্ঘায়ু বাড়ায়।
6 বিভিন্ন ব্যবস্থা জলরোধীতা নিশ্চিত করেঃ শক্তি জন্য কেন্দ্রীয় ইস্পাত তার, 100% ক্যাবল কোর ভর্তি এবং PSP
আর্দ্রতা প্রতিরোধের উন্নতি।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ২-১৪৪ কোর | |||||||
| আর্দ্রতা বাধা | জল প্রতিরোধ ব্যবস্থা | |||||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | ইস্পাত তার/এফআরপি/পিই কভার সহ এফআরপি | ||||||
| আকার | 1.5mm~2.0mm | |||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2 (বাহ্যিক/ভৌত) | |||||||
| টিউব ভরাট | টিউব ফিলিং কম্পাউন্ড | |||||||
| বর্মিং | উপাদান | বাঁকা স্টিলের টেপ | ||||||
| বাহ্যিক আবরণ | উপাদান | পিই,এইচডিপিই | ||||||
| ব্যাসার্ধ | 1.70±0.2 মিমি | |||||||
ফাইবার রঙ
| প্রতি ফাইবারের সংখ্যা টিউব ৮কোর |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| রঙ 13 ~ 24 কালো ট্রেসার দিয়ে চিহ্নিত করা হবে। কালো রঙের জন্য কালো ট্রেসার চিহ্নিত করার প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ২টি কোর থেকে ৬০টি কোর | 10.0±0.3 মিমি | ১১৫±৫ কেজি/কিমি | |||||
| ৭২টি কোর | 10.5±0.3 মিমি | 120±5kg/km | |||||
| ৯৬টি কোর | 12.5±0.3 মিমি | 180±5kg/km | |||||
| ১৪৪টি কোর | 14.5±0.3 মিমি | 245±5kg/km | |||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| মিন বন্ডিং ব্যাসার্ধ ((মিমি) |
স্বল্পমেয়াদী | ২০ ডি | |||||
| মিন অনুমোদিত টানার শক্তি ((N) |
দীর্ঘমেয়াদী | 600 | |||||
| মিন অনুমোদিত টানার শক্তি ((N) |
স্বল্পমেয়াদী | 1500 | |||||
| ক্রাশ লোড (N/100mm) | দীর্ঘমেয়াদী | 300 | |||||
| ক্রাশ লোড (N/100mm) | স্বল্পমেয়াদী | 1000 | |||||
| অপারেশন তাপমাত্রা (°C) |
-৪০+৭০ | ||||||
| ইনস্টলেশন তাপমাত্রা ((°C) |
-২০+৬০ | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2* কিমি) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.২+/-০।4 | 9.২+/-০।4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.২০০+/ -০.015 |
0.২৭৫+/-০। 015 |
0.২০০+/০ .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | ৫০+১।0 | 62.৫+/২5 | ৫০+১।0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
