| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | জিভিটিজি |

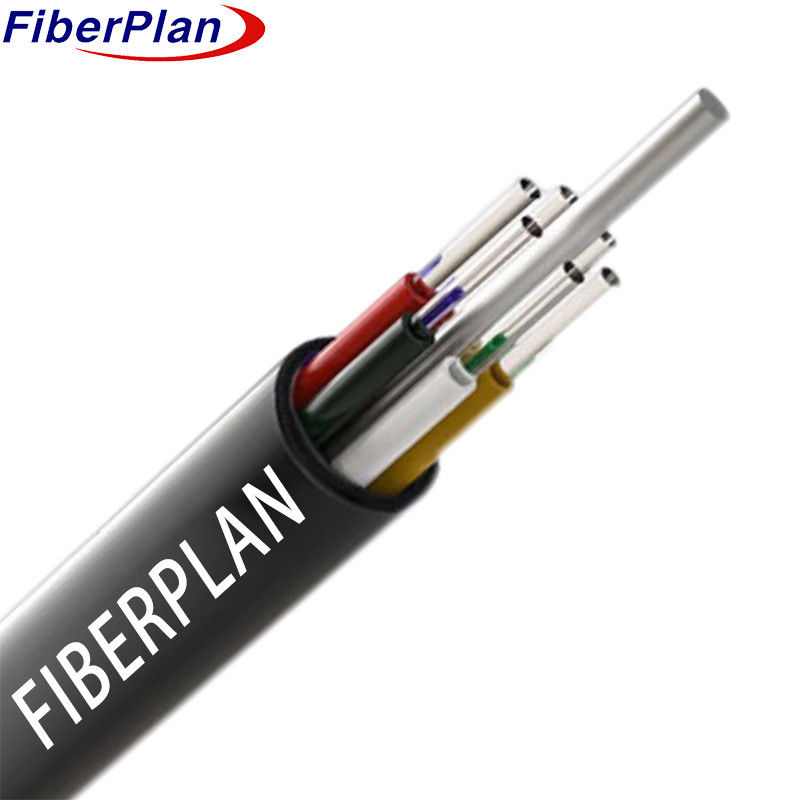

স্থানীয় নেটওয়ার্কের জন্য উচ্চ শক্তির লস টিউব ক্যাবল
বর্ণনা
তারের নকশাটি একটি উচ্চ-মডুলাস প্লাস্টিকের মুক্ত টিউবটির মধ্যে জলরোধী দিয়ে ভরাট ফাইবার স্থাপন করে
কেন্দ্রের কেন্দ্রে, একটি ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) একটি অ-ধাতব শক্তি সদস্য হিসাবে কাজ করে।
ট্যাব এবং ফিলারগুলি তারপর একটি কম্প্যাক্ট, বৃত্তাকার কোর গঠন করতে এই কেন্দ্রীয় শক্তি সদস্যের চারপাশে স্ট্র্যান্ড করা হয়।
জল প্রবেশের বিরুদ্ধে প্রতিরক্ষামূলক যৌগ দিয়ে তারের কোর ভরাট কারণে, তারের সঙ্গে চূড়ান্ত হয়
একটি পিই গহ্বর।
প্রয়োগ
1 বাইরের পরিবেশের জন্য আদর্শ।
2 ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত।
3 অ্যাক্সেস এবং স্থানীয় নেটওয়ার্কগুলির জন্য উপযুক্ত, বিশেষত উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সহ অবস্থানে।
বৈশিষ্ট্য
1 চমৎকার যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা প্রদর্শন করে।
2 একটি উচ্চ-শক্তি, হাইড্রোলাইসিস-প্রতিরোধী লস টিউব ব্যবহার করে।
3 গুরুত্বপূর্ণ ফাইবার সুরক্ষার জন্য একটি বিশেষ টিউব ফিলিং যৌগ ব্যবহার করে।
৪. ক্ষয় প্রতিরোধের ক্ষমতা এবং নমনীয়তা।
5 ক্যাবল কোর পূর্ণ ভরাট নিশ্চিত করে।
কাঠামোর বিবরণ
| স্পেসিফিকেশন | ৬ এফ | ১২ এফ | ২৪ এফ | ৩৬ এফ | ৪৮ এফ | ৭২ এফ | ৯৬ এফ | ১৪৪ এফ |
|---|---|---|---|---|---|---|---|---|
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| টিউবের সংখ্যা | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| ফিলার রডের সংখ্যা | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| টিউব ব্যাসার্ধ (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| লস টিউবের বেধ | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| নাম্বার বাইরের ব্যাসার্ধ (±0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| নাম্বার জ্যাকেট বেধ (± 0.1 মিমি) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব উপাদান | পিবিটি | পিবিটি | পিবিটি | পিবিটি | পিবিটি | পিবিটি | পিবিটি | পিবিটি |
| লস টিউব রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম | স্ট্যান্ডার্ড স্পেকট্রাম |
| কেন্দ্রীয় শক্তি উপাদান উপাদান | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| কেন্দ্রীয় শক্তি সদস্য ব্যাসার্ধ | 1.4 মিমি (6-48F) | 1.4 মিমি (6-48F) | 1.4 মিমি (6-48F) | 1.4 মিমি (6-48F) | 1.4 মিমি (6-48F) | 2 মিমি (72-144F) | 2 মিমি (72-144F) | 2 মিমি (72-144F) |
| স্তর | - | - | - | - | - | PE (শুধুমাত্র 96F-144F এর জন্য) | PE (শুধুমাত্র 96F-144F এর জন্য) | PE (শুধুমাত্র 96F-144F এর জন্য) |
| ফিলার রড উপাদান | পিপি | পিপি | পিপি | পিপি | পিপি | - | - | - |
| ফিলার রড রঙ | কালো | কালো | কালো | কালো | কালো | - | - | - |
| জল ব্লকিং সিস্টেমের উপাদান | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল | ভরাট জেল |
| বাহ্যিক আবরণ উপাদান | পিই | পিই | পিই | পিই | পিই | পিই | পিই | পিই |
| বাহ্যিক আবরণের রঙ | কালো | কালো | কালো | কালো | কালো | কালো | কালো |
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
| সম্পত্তি | দীর্ঘমেয়াদী | স্বল্পমেয়াদী |
|---|---|---|
| টান শক্তি | ৬০০ এন | ১৫০০ এন |
| ক্রাশ লোড | 300N/100mm | 1000N/100mm |
| বাঁকানো ব্যাসার্ধ | ডায়নামিকঃ ২০ ডি | স্ট্যাটিকঃ ১০ ডি |
| তাপমাত্রা নির্দিষ্টকরণ | সংরক্ষণঃ -২০°সি থেকে +৭০°সি | ইনস্টলেশনঃ -10°C থেকে +60°C |
ফাইবার পারফরম্যান্স
| ফাইবার স্টাইল | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ |
|---|---|---|---|---|
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ |
| হ্রাস | ডিবি/কিমি | ≤০.৩৬/০22 | ≤3.0/1.0 | ≤3.0/1.0 |
| আচ্ছাদন ব্যাসার্ধ | উমম | ১২৫±০।5 | ১২৫±0.5 | ১২৫±0.5 |
| আচ্ছাদন অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 |
| লেপ ব্যাসার্ধ | উমম | ২৪২±৬ | ২৪২±৬ | ২৪২±৬ |
