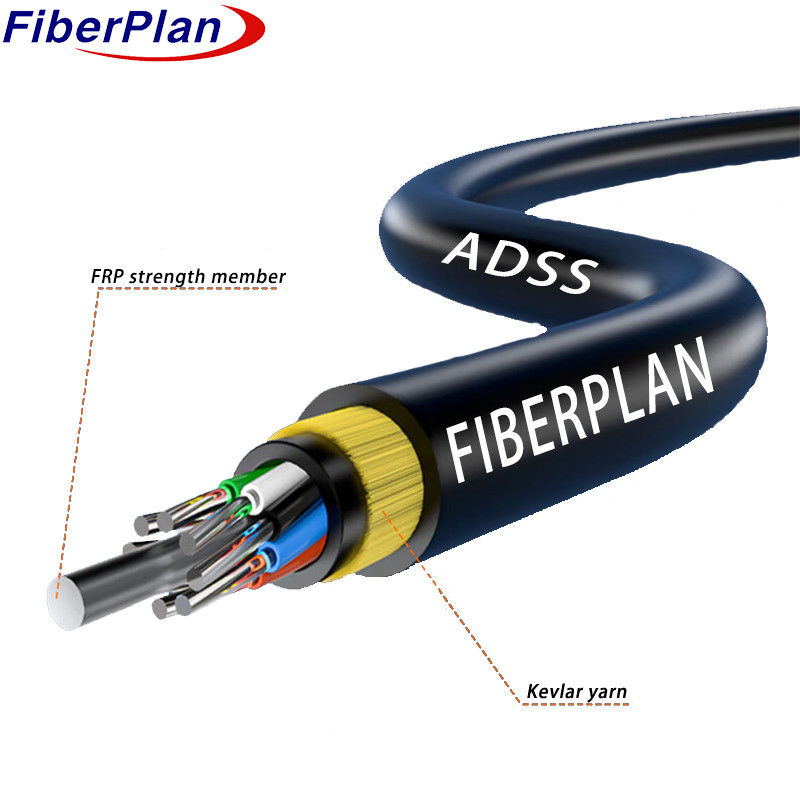

ডাবল শেল কেভলার গার্ন রিইনফোর্সড এডিএসএস ফাইবার অপটিক তারের
বর্ণনা
এডিএসএস (অল-ডিলেক্ট্রিক স্ব-সমর্থন) ক্যাবলটি লস টিউব স্ট্র্যান্ডিং নিয়ে গঠিত। ফাইবারগুলি উচ্চ স্তরে অবস্থিত
একটি জল প্রতিরোধী যৌগ দিয়ে ভরা মডুলাস প্লাস্টিক টিউব। এই টিউব, fillers সঙ্গে, স্ট্র্যাং করা হয়
FRP (ফাইবার রিইনফোর্সড প্লাস্টিক) থেকে তৈরি একটি নন-মেটালিক কেন্দ্রীয় শক্তি সদস্যের চারপাশে, একটি কম্প্যাক্ট
বৃত্তাকার তারের কোর. কোর একটি ফিলিং যৌগ দিয়ে ভরা এবং একটি পাতলা পলিথিলিন (পিই) অভ্যন্তরীণ দ্বারা আচ্ছাদিত হয়
পরবর্তীতে, একটি স্ট্র্যান্ডড স্তর আরামাইড সুতা অভ্যন্তরীণ sheath উপর প্রয়োগ করা হয় শক্তিশালীকরণ জন্য।
অবশেষে, ক্যাবলটি একটি পলিথিলিন (পিই) বা অ্যান্টি-ট্র্যাকিং (এটি) বাইরের আবরণ দিয়ে সম্পন্ন হয়।
প্রয়োগ
1 এডিএসএস ক্যাবল ডিজাইন এয়ারহেড পাওয়ার লাইনগুলির রিয়েল-টাইম শর্তগুলিকে বিবেচনা করে।
২ পিই বাইরের গর্তটি ১১০ কিলোভোল্টের নিচে বিদ্যুৎ লাইনগুলির জন্য ব্যবহৃত হয়, যখন এটি বাইরের গর্তটি ১১০ কিলোভোল্ট এবং
উপরে।
3 আরামাইডের পরিমাণ এবং স্ট্র্যান্ডিং প্রক্রিয়াটির নির্দিষ্ট নকশা কার্যকরভাবে বিভিন্ন স্প্যানের প্রয়োজনীয়তা পূরণ করে।
বৈশিষ্ট্য
1 বিদ্যুৎ বন্ধ করার প্রয়োজন ছাড়াই ইনস্টলেশন অনুমতি দেয়।
2 হালকা ও ছোট ব্যাসার্ধ, বরফ, বাতাস, টাওয়ার, এবং ব্যাকপ্রপ লোড থেকে চাপ হ্রাস।
৩ ৩০ বছরের জন্য ডিজাইন করা
4 নির্ভরযোগ্য পারফরম্যান্সের জন্য শক্তিশালী প্রসার্য শক্তি এবং তাপমাত্রা স্থিতিস্থাপকতা প্রদর্শন করে।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ২৪-১৪৪ কোর | |||||||
| ভরাট কর্ড | 2.0 মিমি | |||||||
| আর্দ্রতা বাধা | জল প্রতিরোধ ব্যবস্থা | |||||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | পিই সহ FRP/FRP | ||||||
| আকার | 2.১ মিমি | |||||||
| টিউব ভরাট | টিউব ফিলিং কম্পাউন্ড | |||||||
| ভরাট | পিপি টিউব/পিভিসি টিউব | |||||||
| অভ্যন্তরীণ গহ্বর | উপাদান | পিই | ||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2mm ((বাহ্যিক/ভৌত) | |||||||
| বাহ্যিক আবরণ | উপাদান | পিই/এইচডিপিই | ||||||
| ব্যাসার্ধ | ১১±০.২ মিমি | |||||||
ফাইবার রঙ
|
ফাইবারের সংখ্যা ৮ টিউব প্রতি কোর |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| রঙ 13 ~ 24 কালো ট্রেসার দিয়ে চিহ্নিত করা হবে। কালো রঙের জন্য কালো ট্রেসার চিহ্নিত করার প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ২ কোর থেকে ৬০ কোর | ১২±০.২ মিমি | 140±3kg/km | |||||
| ৭২ কোর | ১৩±০.২ মিমি | 190±3kg/km | |||||
| ৯৬ কোর | 14.5±0.2 মিমি | 220±3kg/km | |||||
| ১৪৪ কোর | 16.5±0.2 মিমি | 240±3kg/km | |||||
| রেক.দৈনিক সর্বোচ্চ কাজের চাপ | ৮৮kN | ||||||
| সর্বাধিক অনুমোদিত কাজের চাপ | 32.7 কেএন | ||||||
| নমনীয়তার মডুলাস | ৩৭ কেএন/মিমি2 | ||||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | অপারেশন | 240 মিমি | |||||
| ইনস্টলেশন | ৩৯০ মিমি | ||||||
| অতিরিক্ত লোড | অতিরিক্ত লোড ০.৫% ~ ০.৭% | ||||||
| বরফ | ৫ মিমি | ||||||
| বাতাসের গতি | 35m/s | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2*k m) |
≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
