| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYTC8S |

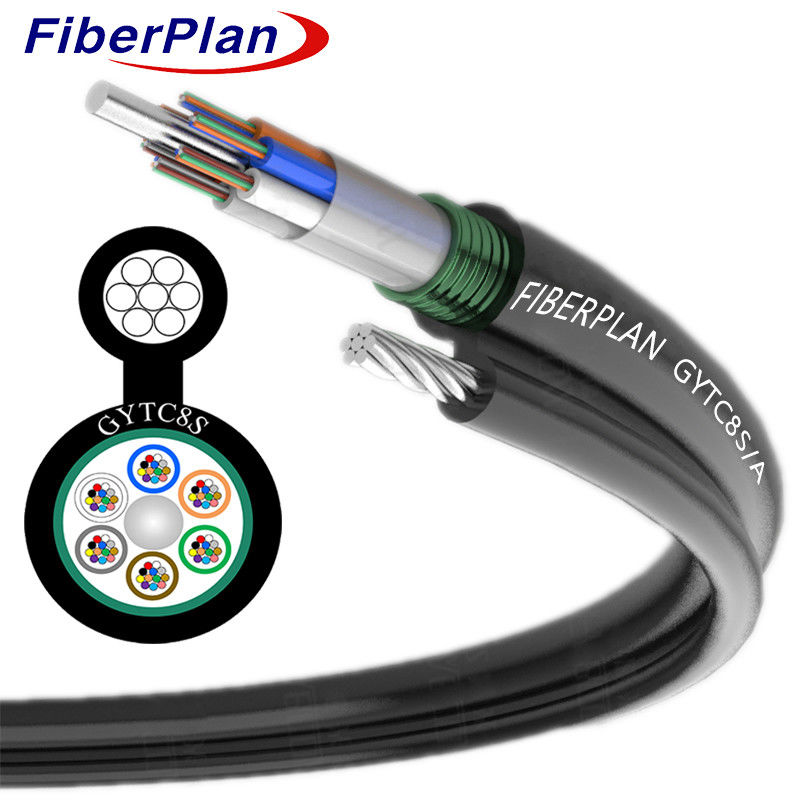

GYTC8S চিত্র 8 বায়ু স্ব-সমর্থন ফাইবার অপটিক ক্যাবল
বর্ণনা
এই ক্যাবলটিতে হাই-মডুলাস প্লাস্টিকের ফাঁকা টিউবের ভিতরে ফাইবার রয়েছে যা জল প্রতিরোধী যৌগ দিয়ে ভরা।
একটি ইস্পাত তারের কোর একটি ধাতব শক্তি উপাদান হিসাবে কাজ করে। টিউব এবং ফিলার এই কোর ঘিরে, গঠন
একটি কম্প্যাক্ট বৃত্তাকার তারের. কোর চারপাশে PSP প্রয়োগ করার পর, এই বিভাগে, স্ট্র্যাংড সঙ্গে
সমর্থন জন্য তারের, একটি polyethylene (পিই) sheath মধ্যে আবৃত করা হয়, একটি চিত্র 8 কাঠামো তৈরি।
স্বয়ংসমর্থিত এয়ারলাইন ইনস্টলেশনের জন্য, এই ক্যাবলটি এই ধরনের সেটআপগুলিতে নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করে।
প্রয়োগ
1 এয়ার এবং পাইপলাইন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, এই পদ্ধতিগুলির সাথে নির্বিঘ্নে অভিযোজিত।
2 বহিরঙ্গন বিতরণের জন্য উপযুক্ত, বিভিন্ন পরিবেশে স্থায়িত্ব নিশ্চিত করে।
3 দীর্ঘ দূরত্বের সংযোগ এবং স্থানীয় এলাকা নেটওয়ার্ক যোগাযোগ উভয়ই সমর্থন করে, বহুমুখী সংযোগ সরবরাহ করে
ক্যাটিভিটি অপশন।
বৈশিষ্ট্য
1 শক্তিশালী যান্ত্রিক শক্তি এবং তাপমাত্রা স্থিতিস্থাপকতা প্রদর্শন করে।
2 হাইড্রোলাইসিস-প্রতিরোধী উচ্চ-শক্তির লস টিউব ডিজাইন স্থায়িত্ব নিশ্চিত করে।
৩ বিশেষায়িত টিউব ফিলিং কম্পাউন্ড ফাইবার সুরক্ষা প্রদান করে।
4 বহুমুখী ব্যবহারের জন্য নমনীয়তার সাথে চূর্ণ প্রতিরোধের ভারসাম্য।
5 পিই গহ্বরটি তারকে ক্ষতিকারক ইউভি বিকিরণ থেকে রক্ষা করে, দীর্ঘায়ু বাড়ায়।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ফিলার রড | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| টিউব ব্যাসার্ধ (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| লস টিউবের বেধ (±০.০৫ মিমি) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| বাইরের ব্যাসার্ধ (± 0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-16.5 | 5.৪এক্স১০.৮-১৭5 | 5.4X12.2-19.0 | 5.4X14.9-220 |
| বাহ্যিক গহ্বরের বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
| পানি বন্ধ করা সিস্টেম |
উপাদান | ফিলিং জেল / ওয়াটার ব্লকিং টেপ | |||||
| কেন্দ্রীয় শক্তি সদস্য |
উপাদান | FRP | ব্যাসার্ধ | 1.4 ((6-48) 2.0 ((72-144) |
|||
| মানসিক শক্তি সদস্য |
উপাদান | স্টিলের তারের স্ট্র্যান্ড | প্রকার | 1.0 মিমি*7 | |||
| বর্ম | উপাদান | অ্যালুমিনিয়াম টেপ | |||||
| গালাস | উপাদান | পিই | আকার (উচ্চতা * ওজন) |
2.৫*১.৫ মিমি | |||
| বাহিরের গর্ত | উপাদান | পিই | রঙ | কালো | |||
তারের যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য
| প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ৩০০০ এন | |||||
| স্বল্পমেয়াদী (N) | ৭০০০ এন | ||||||
| ক্রাশ লোড | দীর্ঘমেয়াদী ((N) | 300N/100mm | |||||
| স্বল্পমেয়াদী (N) | 1000N/100mm | ||||||
| বাঁকানোর ব্যাসার্ধ | গতিশীল | ২০ ডি | |||||
| স্ট্যাটিক | ১০ ডি | ||||||
| ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | ||||||
| সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৭০°সি | ||||||
ফাইবারের বৈশিষ্ট্য
| ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
| হ্রাস | ডিবি/কিমি | ≤০.৩৬/০24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।8 | ১২৫±০।8 | ১২৫±০।8 | |||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৬ | ২৪২±৬ | ২৪২±৬ | |||
