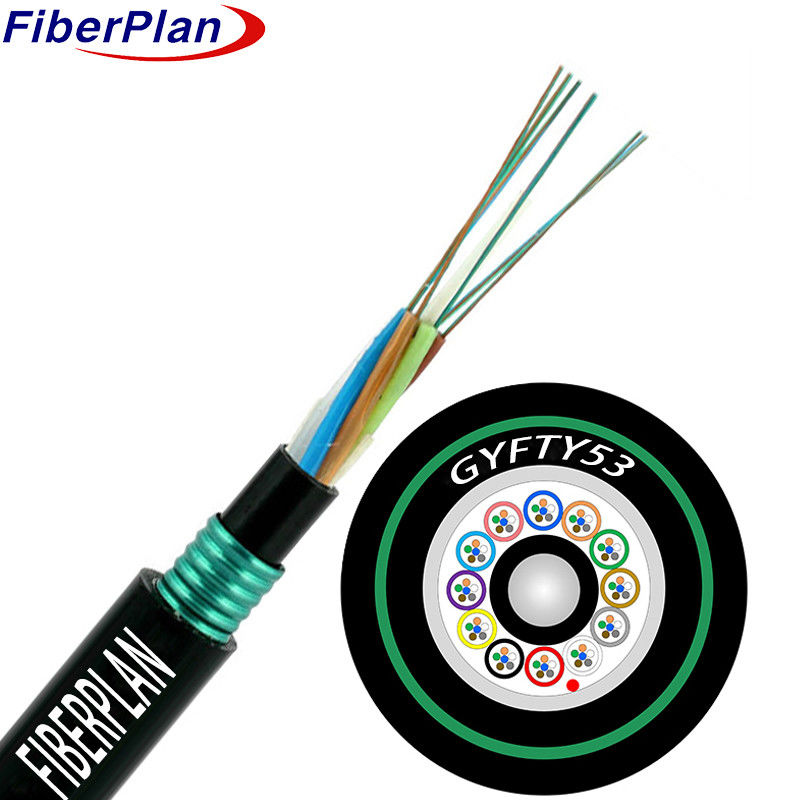

সরাসরি কবর দেওয়ার জন্য অ্যান্টি-রোজেন্ট সুরক্ষা সহ বহিরঙ্গন ব্যবহার GYFTY53
বর্ণনা
তারের কাঠামোটি একটি উচ্চ-শক্তিযুক্ত প্লাস্টিকের টিউব মধ্যে থাকা ফাইবারগুলির সাথে জড়িত, যা একটি জল প্রতিরোধী যৌগ দিয়ে ভরা।
এর মূল অংশটি একটি ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি), যা উচ্চ ফাইবার ক্যাবলগুলির জন্য কখনও কখনও পলিথিলিন (পিই) এ আবৃত হয়।
এই শক্তি উপাদানটির চারপাশে টিউব এবং ফিলারগুলি আবৃত হয়, যা একটি কো-
এই কোরটি একটি পাতলা ট্যাপ দিয়ে আবৃত একটি জল-ব্লকিং টেপ দ্বারা জল অনুপ্রবেশ থেকে সুরক্ষিত।
PE অভ্যন্তরীণ sheath. এর পরে একটি PSP স্তর অভ্যন্তরীণ sheath উপর longitudinally প্রয়োগ করা হয়, এবং ক্যাবল শেষ হয়
অতিরিক্ত সুরক্ষার জন্য একটি পিই বাইরের আবরণ দিয়ে আবৃত।
প্রয়োগ
★ বহিরঙ্গন বিতরণ এবং সরাসরি কবর দেওয়ার জন্য ডিজাইন করা হয়েছে, বিভিন্ন অবস্থার মধ্যে স্থায়িত্ব নিশ্চিত করে।
★ ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত, শক্তি স্থানান্তর দক্ষতা অপ্টিমাইজ।
★ উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের এলাকায় অ্যাক্সেস এবং স্থানীয় নেটওয়ার্কগুলির জন্য আদর্শ, নির্ভরযোগ্য সংযোগ নিশ্চিত করে
চ্যালেঞ্জিং পরিবেশে।
বৈশিষ্ট্য
1 শক্তিশালী যান্ত্রিক স্থিতিস্থাপকতা এবং তাপমাত্রা স্থিতিশীলতা।
2 হাইড্রোলাইসিস-প্রতিরোধী উচ্চ-শক্তি লস টিউব নির্মাণ।
3 একটি বিশেষ টিউব ফিলিং যৌগ দ্বারা নিশ্চিত সমালোচনামূলক ফাইবার সুরক্ষা।
4 বহুমুখী ব্যবহারের জন্য নমনীয়তার সাথে চূর্ণ প্রতিরোধের ভারসাম্য।
5 উন্নত সুরক্ষার জন্য ফাঁকা টিউব ফিলিং কম্পাউন্ডের সাথে সম্পূর্ণরূপে ভরা ক্যাবল কোর।
6 পিএসপি স্তর অতিরিক্ত স্থায়িত্বের জন্য আর্দ্রতা প্রতিরোধের জোরদার করে।
কাঠামোর বিবরণ
ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
ফিলার রড | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
লস টিউব ব্যাসার্ধ (±0.1 মিমি) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
অভ্যন্তরীণ গহ্বরের ব্যাসার্ধ (±0.2 মিমি) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
বাইরের ব্যাসার্ধ (±0.5 মিমি) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
আউট ব্যাসের বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
ফিলার রড | উপাদান | পিপি | রঙ | কালো | |||
টিউব ভরাট | উপাদান | ভরাট মিশ্রণ | |||||
কেন্দ্রীয় শক্তি সদস্য | উপাদান | FRP | ব্যাসার্ধ | 2.0 মিমি | |||
জল ব্লকিং সিস্টেম | উপাদান | জল প্রতিরোধী টেপ / ফিলিং জেল | |||||
রিপ কর্ড | Qty | ২ পিসি | রঙ | সাদা | |||
অভ্যন্তরীণ গহ্বর | উপাদান | পিই | রঙ | কালো | |||
বর্ম | উপাদান | বাঁকা স্টিলের টেপ | |||||
বাহ্যিক আবরণ | উপাদান | পিই | রঙ | কালো |
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ১০০০ এন | |||||
স্বল্পমেয়াদী (N) | ৩০০০ এন | ||||||
ক্রাশ লোড | দীর্ঘমেয়াদী | 3000N/100mm | |||||
স্বল্পমেয়াদী | 1000N/100mm | ||||||
বাঁকানোর ব্যাসার্ধ | গতিশীল | ২০ ডি | |||||
স্ট্যাটিক | ১০ ডি | ||||||
ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | ||||||
সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৭০°সি |
ফাইবারের বৈশিষ্ট্য
ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
হ্রাস | ডিবি/কিমি | ≤০.৩৫/০20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।3 | ১২৫±০।3 | ১২৫±০।3 | |||
আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
লেপ ব্যাসার্ধ | উমম | ২৪২±৩ | ২৪২±৩ | ২৪২±৩ |
