| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYFTA53 |

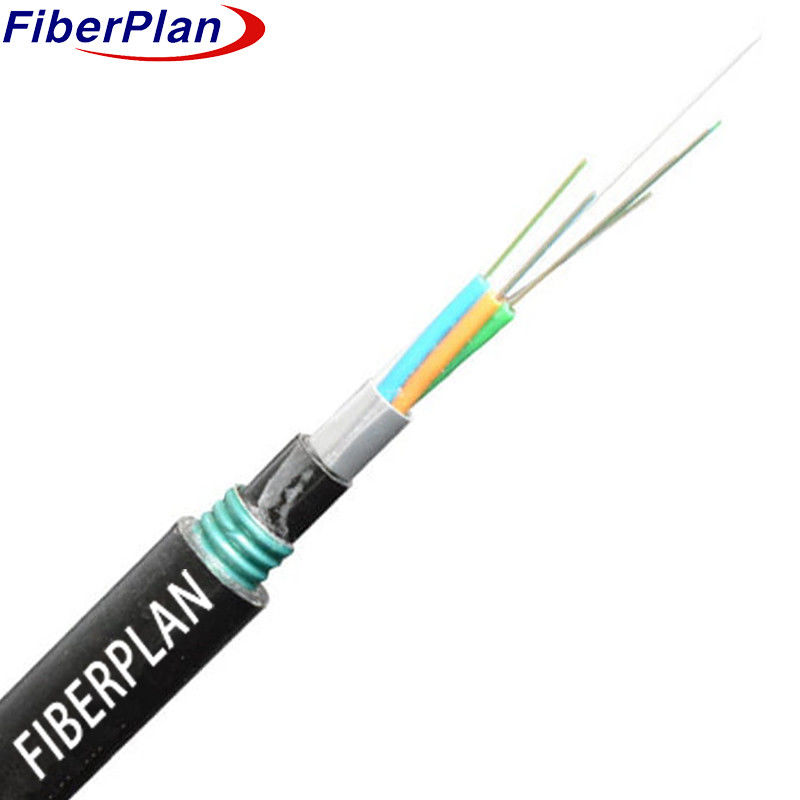

12C SM MM G652D ডাইরেক্ট কবর বহিরঙ্গন মাল্টিমোড ফাইবার অপটিক ক্যাবল GYFTA53
বর্ণনা
এই ফাইবার অপটিক ক্যাবল একটি উচ্চ-শক্তি, লস টিউব নকশা ব্যবহার করে উচ্চ-মোডের মধ্যে 250μm ফাইবারের আবাসন
এই টিউবগুলি একটি জলরোধী যৌগ দিয়ে ভরা এবং একটি অ-ধাতব FRP স্ট্রিং দ্বারা বেষ্টিত।
এই কোরকে ঘিরে, টিউব এবং ফিলারগুলি একটি কম্প্যাক্ট ক্যাবল কাঠামো গঠন করে।
জল প্রবেশের বিরুদ্ধে রক্ষা করার জন্য, একটি অ্যালুমিনিয়াম পলিথিন ল্যামিনেট (এপিএল) তারের চারপাশে প্রয়োগ করা হয়
এরপরে একটি পাতলা পিই অভ্যন্তরীণ গহ্বর যোগ করা হয়, যা কেভলার গারের একটি স্তর দিয়ে শক্তিশালী করা হয়
ক্যাবলের শেষ স্তরটি আর্দ্রতা প্রতিরোধের জন্য একটি লম্বভাবে প্রয়োগ করা পিএসপি অন্তর্ভুক্ত করে এবং এটি
সামগ্রিক সুরক্ষার জন্য একটি পিই বাইরের আবরণে আবৃত।
প্রয়োগ
1 সরাসরি কবর স্থাপনা সহ বাইরের ব্যবহারের জন্য আদর্শ।
2 ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত।
3 উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এলাকায় অ্যাক্সেস এবং স্থানীয় নেটওয়ার্ক জন্য ডিজাইন করা।
বৈশিষ্ট্য
1 শক্তিশালী যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতা, বিভিন্ন অবস্থার মধ্যে নির্ভরযোগ্যতা নিশ্চিত।
২. কোন বিশেষ রসায়নটি তন্তুগুলোকে রক্ষা করে?
3 বহুমুখী ইনস্টলেশনের জন্য নমনীয়তার সাথে ক্রাশ প্রতিরোধের ভারসাম্য।
4 পিএসপি অ্যাপ্লিকেশন ক্যাবলের স্থায়িত্ব বৃদ্ধি করে আর্দ্রতা প্রতিরোধের ক্ষমতা বাড়ায়।
কাঠামোর বিবরণ
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ফিলার রড | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| লস টিউব ব্যাসার্ধ (±0.1 মিমি) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| অভ্যন্তরীণ গহ্বরের ব্যাসার্ধ (±0.2 মিমি) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| বাইরের ব্যাসার্ধ (±0.5 মিমি) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| আউট ব্যাসের বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
| ফিলার রড | উপাদান | পিপি | রঙ | কালো | |||
| টিউব ভরাট | উপাদান | ভরাট মিশ্রণ | |||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | FRP | ব্যাসার্ধ | 2.0 মিমি | |||
| জল ব্লকিং সিস্টেম | উপাদান | জল প্রতিরোধী টেপ / ফিলিং জেল | |||||
| রিপ কর্ড | Qty | ২ পিসি | রঙ | সাদা | |||
| অভ্যন্তরীণ গহ্বর | উপাদান | পিই | রঙ | কালো | |||
| বর্ম | উপাদান | বাঁকা স্টিলের টেপ | |||||
| বাহ্যিক আবরণ | উপাদান | পিই | রঙ | কালো | |||
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
| প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ১০০০ এন | |||||
| স্বল্পমেয়াদী (N) | ৩০০০ এন | ||||||
| ক্রাশ লোড | দীর্ঘমেয়াদী | 3000N/100mm | |||||
| স্বল্পমেয়াদী | 1000N/100mm | ||||||
| বাঁকানোর ব্যাসার্ধ | গতিশীল | ২০ ডি | |||||
| স্ট্যাটিক | ১০ ডি | ||||||
| ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | ||||||
| সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৭০°সি | ||||||
ফাইবারের বৈশিষ্ট্য
| ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
| হ্রাস | ডিবি/কিমি | ≤০.৩৫/০20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।3 | ১২৫±০।3 | ১২৫±০।3 | |||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৩ | ২৪২±৩ | ২৪২±৩ | |||
