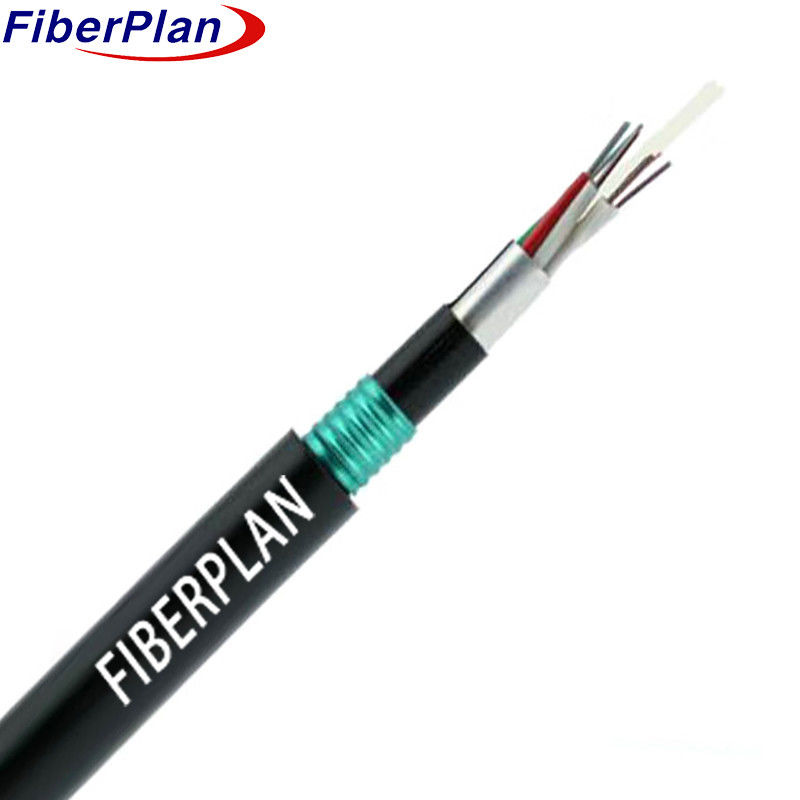

আউটডোর বর্মযুক্ত তারের উচ্চ মডুলাস প্লাস্টিকের লস টিউব GYFTA53
  • আউটডোর বর্মযুক্ত তারের উচ্চ মডুলাস প্লাস্টিকের লস টিউব GYFTA53

আউটডোর বর্মযুক্ত তারের উচ্চ মডুলাস প্লাস্টিকের লস টিউব GYFTA53

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Fiberplan
সাক্ষ্যদান ISO 9001; TÜV certificate
মডেল নম্বার GYFTA53
পণ্যের বিবরণ
ফাইবার টাইপ:
G652B, G652D, G657A1, G657A2
জ্যাকেট উপাদান:
PE, LSZH, PVC, TPU, LSZH বা PVC
তারের ব্যাসার্ধ:
8.0 ~ 12.0 মিমি
অপারেটিং তাপমাত্রা:
-40°C ~ +70°C
দৈর্ঘ্য:
৩ কিলোমিটার অথবা কাস্টম
ফাইবার গণনা:
2-288 ফাইবার
কাঠামো:
আটকে থাকা আলগা টিউব
কেন্দ্রীয় শক্তি সদস্য:
এফআরপি, কেএফআরপি
সাঁজোয়া উপাদান:
ধাতব তার
প্রসার্য শক্তি:
1000N
বিশেষভাবে তুলে ধরা:

জিওয়াইএফটিএ৫৩ বর্মযুক্ত ফাইবার ক্যাবল

,

লস টিউব বর্মড ফাইবার ক্যাবল

,

বর্মযুক্ত লস টিউব ফাইবার অপটিক ক্যাবল

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1 কিমি
মূল্য
negotiable
প্যাকেজিং বিবরণ
কাঠের ড্রাম
ডেলিভারি সময়
5~8 কাজের দিন
পরিশোধের শর্ত
L/C, L/C, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা
মাসে ৫০০০ কিমি
পণ্যের বর্ণনা

আউটডোর বর্মযুক্ত তারের উচ্চ মডুলাস প্লাস্টিকের লস টিউব GYFTA53



বর্ণনা

250μm ফাইবারগুলি একটি উচ্চ মডুলাস প্লাস্টিকের লস টিউবটিতে রাখা হয় যা জল প্রতিরোধী যৌগ দিয়ে ভরা হয়।

একটি নন-মেটালিক FRP কোর কেন্দ্রীয় শক্তি উপাদান হিসাবে কাজ করে, যার চারপাশে টিউব এবং ফিলারগুলি হয়

একটি কম্প্যাক্ট বৃত্তাকার কোর গঠনের জন্য স্ট্র্যান্ড করা হয়। একটি APL স্তর জল থেকে কোর রক্ষা করে, তারপরে একটি পাতলা PE

অভ্যন্তরীণ গহ্বর। কেভলার গহ্বর প্রসার্য শক্তি বৃদ্ধি করে, একটি পিএসপি স্তর দ্বারা আচ্ছাদিত এবং একটি পিই বাইরের সাথে শেষ হয়

গহ্বর



প্রয়োগ

1 সরাসরি কবর স্থাপনা সহ বাইরের ব্যবহারের জন্য আদর্শ।

2 ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত।

3 উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এলাকায় অ্যাক্সেস এবং স্থানীয় নেটওয়ার্ক জন্য ডিজাইন করা।



বৈশিষ্ট্য

1 চমৎকার যান্ত্রিক এবং তাপমাত্রা স্থিতিস্থাপকতা

২ বিশেষ টিউব ফিলিং কম্পাউন্ড অত্যাবশ্যক ফাইবার সুরক্ষা নিশ্চিত করে।

3 ভারসাম্য নমনীয়তার সাথে প্রতিরোধ ক্ষয় করে।

4 পিএসপি স্তর অতিরিক্ত স্থায়িত্বের জন্য আর্দ্রতা প্রতিরোধের বৃদ্ধি করে।



কাঠামোর বিবরণ

ফাইবারের সংখ্যা 6 12 24 48 72 96 144
টিউব সংখ্যা 1 2 4 4 6 8 12
টিউব প্রতি ফাইবার 6 6 6 12 12 12 12
ফিলার রড 5 4 2 2 0 0 0
লস টিউব ব্যাসার্ধ
(±0.1 মিমি)
2.0 2.0 2.0 2.0 2.0 2.0 2.0
অভ্যন্তরীণ গহ্বরের ব্যাসার্ধ
(±0.2 মিমি)
7.6 7.6 7.6 7.6 7.6 9.2 11.8
বাইরের ব্যাসার্ধ
(±0.5 মিমি)
12.2 12.2 12.2 12.2 12.2 13.8 16.5
আউট ব্যাসের বেধ
(±0.1 মিমি)
1.6 1.6 1.6 1.6 1.6 1.7 1.7
স্লো টিউব উপাদান পিবিটি রঙ স্ট্যান্ডার্ড স্পেকট্রাম
ফিলার রড উপাদান পিপি রঙ কালো
টিউব ভরাট উপাদান ভরাট মিশ্রণ
কেন্দ্রীয় শক্তি সদস্য উপাদান FRP ব্যাসার্ধ 2.0 মিমি
জল ব্লকিং সিস্টেম উপাদান জল প্রতিরোধী টেপ / ফিলিং জেল
রিপ কর্ড Qty ২ পিসি রঙ সাদা
অভ্যন্তরীণ গহ্বর উপাদান পিই রঙ কালো
বর্ম উপাদান বাঁকা স্টিলের টেপ
বাহ্যিক আবরণ উপাদান পিই রঙ কালো



যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা

প্রসার্য শক্তি দীর্ঘমেয়াদী ((N) ১০০০ এন
স্বল্পমেয়াদী (N) ৩০০০ এন
ক্রাশ লোড দীর্ঘমেয়াদী 3000N/100mm
স্বল্পমেয়াদী 1000N/100mm
বাঁকানোর ব্যাসার্ধ গতিশীল ২০ ডি
স্ট্যাটিক ১০ ডি
ইনস্টলেশন তাপমাত্রা -১০°সি ০+৬০°সি
সংরক্ষণ তাপমাত্রা -৪০°সি ০+৭০°সি



ফাইবারের বৈশিষ্ট্য

ফাইবারের ধরন ইউনিট এসএম জি৬৫২ডি এমএম ৫০/১২৫ MM ৬২.৫/১২৫
শর্ত মিমি ১৩১০/১৫৫০ ৮৫০/৩০০ ৮৫০/৩০০
হ্রাস ডিবি/কিমি ≤০.৩৫/০20 ≤3.0/1.5 ≤3.0/1.5
আচ্ছাদনের ব্যাসার্ধ উমম ১২৫±০।3 ১২৫±০।3 ১২৫±০।3
আচ্ছাদনের অ-বৃত্তাকারতা % ≤ ১।0 ≤ ১।0 ≤ ১।0
লেপ ব্যাসার্ধ উমম ২৪২±৩ ২৪২±৩ ২৪২±৩
