| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYFTY53 |

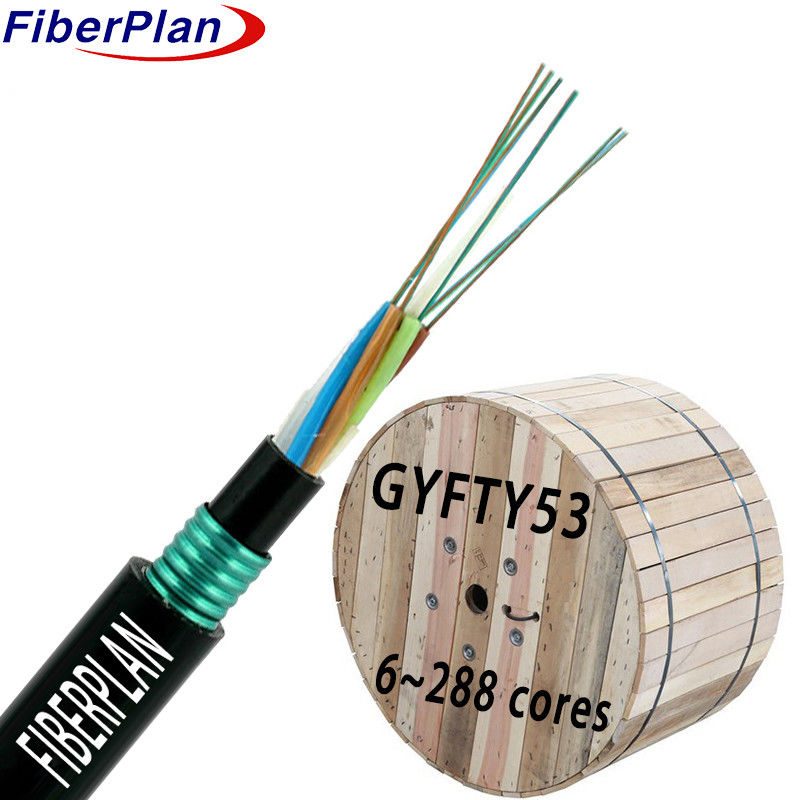

GYFTY53 বহিরাগত ব্যবহারের জন্য সরাসরি কবর ক্যাবল
বর্ণনা
অপটিক্যাল ফাইবারগুলি একটি উচ্চ-শক্তিযুক্ত প্লাস্টিকের টিউব মধ্যে আবদ্ধ করা হয় যা একটি জলরোধী যৌগ দিয়ে ভরা হয়।
ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) একটি ডাইলেক্ট্রিক শক্তি উপাদান হিসাবে কাজ করে, সম্ভাব্যভাবে তারের জন্য পলিথিলিন দিয়ে আবৃত
এই কোর এর চারপাশে, টিউব এবং ফিলার জটিলভাবে সাজানো হয়, একটি কম্প্যাক্ট বৃত্তাকার গঠন
জল অনুপ্রবেশের বিরুদ্ধে রক্ষা করার জন্য, তারের কোর জল-ব্লকিং টেপ এবং একটি পাতলা PE অভ্যন্তরীণ
অবশেষে একটি PSP স্তর অভ্যন্তরীণ sheath উপর longitudinally প্রয়োগ করা হয়, একটি PE বাইরের সঙ্গে তারের সম্পন্ন
অতিরিক্ত সুরক্ষার জন্য গর্ত।
প্রয়োগ
1 বহিরঙ্গন বিতরণ এবং সরাসরি কবর অ্যাপ্লিকেশন জন্য উপযুক্ত, চ্যালেঞ্জিং মধ্যে শক্তিশালী কর্মক্ষমতা নিশ্চিত
বাইরের অবস্থা।
2 বিশেষভাবে ট্রাঙ্ক পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য ডিজাইন করা হয়েছে, ব্যাপকভাবে দক্ষতা এবং নির্ভরযোগ্যতা প্রস্তাব
নেটওয়ার্ক সেটআপ।
3 উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ পরিবেশে অ্যাক্সেস এবং স্থানীয় নেটওয়ার্কগুলির জন্য আদর্শ, সংকেতকে হ্রাস করে
স্থিতিশীল যোগাযোগের জন্য ব্যাঘাত।
বৈশিষ্ট্য
1 শক্তিশালী যান্ত্রিক এবং তাপমাত্রা কর্মক্ষমতাঃ এটি বিভিন্ন তাপমাত্রা এবং যান্ত্রিক
স্ট্রেস, সুসংগত অপারেশন নিশ্চিত।
2 হাইড্রোলাইসিস-প্রতিরোধী উচ্চ-শক্তি লস টিউবঃ এই টিউব বিশেষভাবে আর্দ্রতা সম্পর্কিত প্রতিরোধের জন্য ডিজাইন করা হয়
ক্ষয়ক্ষতি, এমনকি আর্দ্র পরিবেশেও স্থায়িত্ব নিশ্চিত করে।
৩ বিশেষায়িত টিউব ফিলিং কম্পাউন্ডঃ সূক্ষ্ম ফাইবারগুলি রক্ষা করে, তাদের দীর্ঘায়ু এবং সর্বোত্তম কার্যকারিতা নিশ্চিত করে।
4 নমনীয়তার সাথে ভারসাম্যপূর্ণ ক্রাশ প্রতিরোধেরঃ তারের ক্রাশ-প্রতিরোধী হওয়ার মধ্যে ভারসাম্য বজায় রাখে
এছাড়াও বহুমুখী ইনস্টলেশনের জন্য যথেষ্ট নমনীয়।
5 ফিলিং কম্পাউন্ড দিয়ে লস টিউব এবং ক্যাবল কোর সম্পূর্ণ ভরাটঃ টিউব এবং কোর প্রতিটি ইঞ্চি ভরাট
সুরক্ষামূলক যৌগের সাথে, সামগ্রিক দৃঢ়তা বৃদ্ধি করে।
6 পিএসপি স্তর আর্দ্রতা প্রতিরোধের উন্নতিঃ একটি পলিথিন টেরেফথাল্যাট স্তর একটি অতিরিক্ত ঢাল হিসাবে কাজ করে
আর্দ্রতা, ভিজা অবস্থার বিরুদ্ধে তারের স্থিতিস্থাপকতা বৃদ্ধি।
কাঠামোর বিবরণ
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ফিলার রড | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| লস টিউব ব্যাসার্ধ (±0.1 মিমি) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| অভ্যন্তরীণ গহ্বরের ব্যাসার্ধ (±0.2 মিমি) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| বাইরের ব্যাসার্ধ (±0.5 মিমি) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| আউট ব্যাসের বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
| ফিলার রড | উপাদান | পিপি | রঙ | কালো | |||
| টিউব ভরাট | উপাদান | ভরাট মিশ্রণ | |||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | FRP | ব্যাসার্ধ | 2.0 মিমি | |||
| জল ব্লকিং সিস্টেম | উপাদান | জল প্রতিরোধী টেপ / ফিলিং জেল | |||||
| রিপ কর্ড | Qty | ২ পিসি | রঙ | সাদা | |||
| অভ্যন্তরীণ গহ্বর | উপাদান | পিই | রঙ | কালো | |||
| বর্ম | উপাদান | বাঁকা স্টিলের টেপ | |||||
| বাহ্যিক আবরণ | উপাদান | পিই | রঙ | কালো | |||
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা
| প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ১০০০ এন | |||||
| স্বল্পমেয়াদী (N) | ৩০০০ এন | ||||||
| ক্রাশ লোড | দীর্ঘমেয়াদী | 3000N/100mm | |||||
| স্বল্পমেয়াদী | 1000N/100mm | ||||||
| বাঁকানোর ব্যাসার্ধ | গতিশীল | ২০ ডি | |||||
| স্ট্যাটিক | ১০ ডি | ||||||
| ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | ||||||
| সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৭০°সি | ||||||
ফাইবারের বৈশিষ্ট্য
| ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
| হ্রাস | ডিবি/কিমি | ≤০.৩৫/০20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।3 | ১২৫±০।3 | ১২৫±০।3 | |||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৩ | ২৪২±৩ | ২৪২±৩ | |||
