| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | জিজেএফজেএইচ |

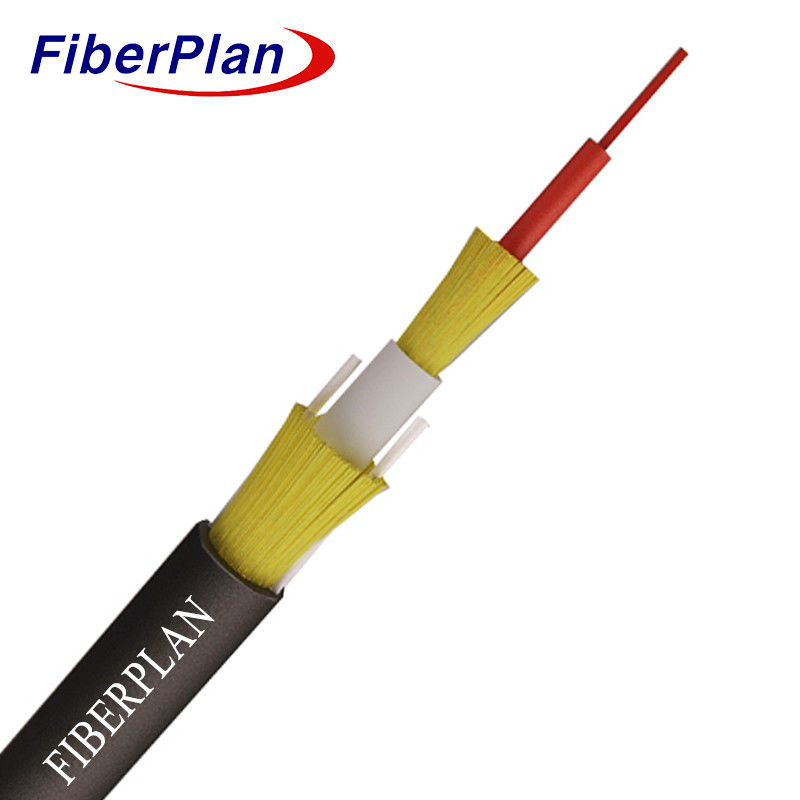

উনিটুব ফাইবার অপটিক ক্যাবল পিটিও ফ্লেম রিটার্ডেন্ট জ্যাকেট উচ্চ শক্তি সহ
কেভলার যন্ত্র
বর্ণনা
* পিটিও (পয়েন্ট-টু-পয়েন্ট অপটিক্যাল) ক্যাবলটি অভ্যন্তরীণ এবং বহিরঙ্গন উভয় ব্যবহারের জন্য উপযুক্ত
* ফ্রান্স টেলিকমের টেলিযোগাযোগের মান পূরণ করা।
প্রয়োগ
* অভ্যন্তরীণ এবং বহিরঙ্গন জন্য বহুমুখী সাধারণ পুরানো টেলিফোন (পিওটি) বিতরণঃ অভ্যন্তরীণ এবং বহিরঙ্গন উভয়ের জন্য উপযুক্ত
পট বিতরণ চাহিদা মেটাতে।
* বিদ্যুৎ বন্ধ না করে নির্মাণ সম্ভবঃ বিদ্যুৎ বন্ধের প্রয়োজন ছাড়াই ইনস্টলেশনের অনুমতি দেয়,
মোতায়েনের সময় নিরবচ্ছিন্ন অপারেশন নিশ্চিত করা।
* সুবিধাজনক ইনস্টলেশন এবং অপারেশন জন্য ব্যবহারকারী-বন্ধুত্বপূর্ণ নকশাঃ সহজ এবং সুবিধাজনক ইনস্টলেশন জন্য ডিজাইন,
ব্যবহারকারীর জন্য সহজবোধ্য ব্যবহারের পাশাপাশি ব্যবহারকারী-বান্ধব অভিজ্ঞতা নিশ্চিত করে।
বৈশিষ্ট্য
* উচ্চ-শক্তিযুক্ত কেভলার ইয়ার সদস্যঃ হালকা ওজন তবে টেকসই, উন্নত শক্তি এবং স্থিতিস্থাপকতা সরবরাহ করে।
*হাই-ইন্টিগ্রেটেড ফাইবার রিবন ডিজাইনঃ ফাইবারগুলির দক্ষ সংহতকরণকে সহজতর করে, কর্মক্ষমতা অনুকূল করে।
*ফ্লেম-রিটার্ডেন্ট জ্যাকেটঃ ফ্লেম-রিটার্ডেন্ট বৈশিষ্ট্যযুক্ত একটি জ্যাকেট উপাদান ব্যবহার করে নিরাপত্তা নিশ্চিত করে।
*FRP (ফাইবার রিইনফোর্সড প্লাস্টিক) উপাদানঃ তারের কাঠামোগত শক্তি এবং স্থিতিস্থাপকতা বৃদ্ধি করে।
তারের নির্মাণের বিবরণ
| উপাদান | বেধ (মিমি) | ওডি ((মিমি) | ||||||||||
| টাইট বাফার | 0.9 সিম্প্লেক্স G657A1 টাইট বাফারযুক্ত LSZH সাদা | 0.3±0.03 | 0.9±0.05 | |||||||||
| অভ্যন্তরীণ গহ্বর | LSZH | DW9023N-HT06 সাদা D9113 | 0.6±0.01 | 3.0±0.1 | ||||||||
| অ্যারামাইড সুতা | ডুপন্ট ৮০০ডি*৭ পিসি | / | / | |||||||||
| বাহ্যিক আবরণ | পিই | পিইএ১ | 1.35±0.1 | 6.5±0.1 | ||||||||
| রিপকর্ড | (১১১০*৩) * ২ পিসি লাল | / | / | |||||||||
| FRP | Ø১.০*২ পিসি | / | 1.0 | |||||||||
| অ্যারামাইড সুতা | ডুপন্ট ৮০০ডি*২২ পিসি | / | / | |||||||||
ক্যাবলের যান্ত্রিক এবং বৈশিষ্ট্য
| প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ২০০ এন | |||||
| স্বল্পমেয়াদী (N) | ৪০০ এন | ||||||
| ক্রাশ লোড | দীর্ঘমেয়াদী (এন/100 মিমি) | 500N/100mm | |||||
| স্বল্পমেয়াদী (N/100mm) | 1000N/100mm | ||||||
| বাঁকানোর ব্যাসার্ধ | ডায়নামিক (মিমি) | ২০ ডি | |||||
| স্ট্যাটিক (মিমি) | ১০ ডি | ||||||
| তাপমাত্রা | -২০°সি ০+৭০°সি | ||||||
| শক্তি সদস্য | কেভলার | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2* কিমি) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| সংখ্যাসূচক Aperture ((NA)) | ---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | 50±0.9 | 62.5±2.5 | 50±1.0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
