| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYXTW |

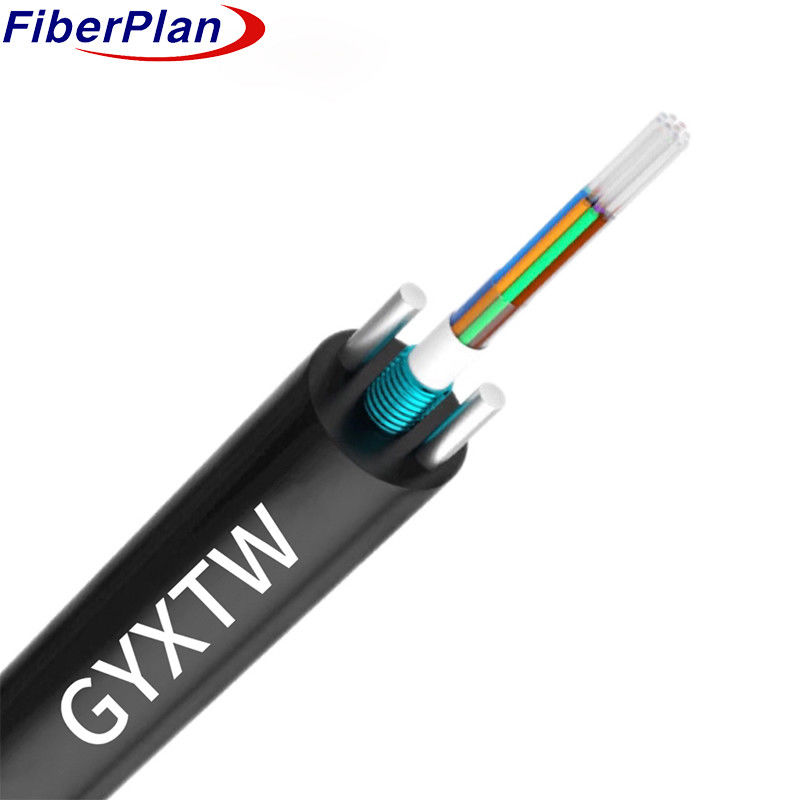

আউটডোর বর্মযুক্ত সিঙ্গল মোড GYXTW G652D আউটডোর সিঙ্গল মোড ফাইবার অপটিক ক্যাবল
বর্ণনা
তারের উচ্চ মডুলাস প্লাস্টিক টিউব ব্যবহার করে ফাইবার আবাসন, একটি জল প্রতিরোধী যৌগ সঙ্গে শক্তিশালী।
জলরোধী উপকরণ দিয়ে সিল করা বাঁকা ইস্পাত টেপ একটি কম্প্যাক্ট এবং জলরোধী কনফিগারেশন তৈরি করে।
সমান্তরাল ইস্পাত তারগুলি টেপ বরাবর অতিরিক্ত শক্তিশালীকরণ সরবরাহ করে। অবশেষে, একটি প্রতিরক্ষামূলক পলিথিলিন (পিই)
স্বাস্থ্য সামগ্রিক পরিবেশগত স্থিতিস্থাপকতা নিশ্চিত করে।
প্রয়োগ
এই স্পেসিফিকেশন একটি কেন্দ্রীয় লস টিউব আউটডোর ক্যাবলের জন্য মৌলিক পূর্বশর্তগুলি বর্ণনা করে
বা ডক ইনস্টলেশন।
বৈশিষ্ট্য
1 তাপমাত্রা-প্রতিরোধী নির্মাণঃ বিভিন্ন পরিবেশগত তাপমাত্রা জুড়ে ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে
শক্তিশালী যান্ত্রিক স্থিতিস্থাপকতা সঙ্গে attures।
2 ফাইবার সুরক্ষাঃ হাইড্রোলাইসিস-প্রতিরোধী, উচ্চ-শক্তির লস টিউব দিয়ে ফাইবারগুলির জন্য গুরুত্বপূর্ণ সুরক্ষা সরবরাহ করে
এবং বিশেষায়িত ফিলিং কম্পাউন্ড।
3 সমন্বিত শক্তি এবং নমনীয়তাঃ দ্বৈত সমান্তরাল ইস্পাত তারের দ্বারা উন্নত, পেষণ মধ্যে একটি ভারসাম্য প্রস্তাব
দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য তার টান শক্তি বাড়ানোর জন্য প্রতিরোধের এবং নমনীয়তা।
4 সহজ ইনস্টলেশনঃ সহজ এবং অভিযোজিত ইনস্টলেশন জন্য একটি কম্প্যাক্ট, হালকা ওজন নকশা সঙ্গে ডিজাইন
বিভিন্ন অ্যাপ্লিকেশন, ব্যবহারকারী-বান্ধব মোতায়েন নিশ্চিত।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ০-২৪ কোর | |||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2 (বাহ্যিক/ভৌত) | |||||||
| টিউব ভরাট | টিউব ফিলিং কম্পাউন্ড | |||||||
| ইস্পাত তার | আকার | 0.8 মিমি | ||||||
| সংখ্যা | 2 | |||||||
| বাহ্যিক আবরণ | উপাদান | PE,HDPE,LDPE | ||||||
| ব্যাসার্ধ | ৭±০.৩ মিমি | |||||||
ফাইবার রঙ
|
ফাইবারের সংখ্যা ৮ টিউব প্রতি কোর |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| কালো রঙের জন্য কালো রঙের প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করা হবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ১-২৪ | 8.0 মিমি±0.৩ মিমি | ৬৫ কেজি/কিমি±১০ কেজি | |||||
| তাপমাত্রা পরিসীমা | -৪০ ~ +৭০ | ----- | |||||
| মিন বন্ডিং ব্যাসার্ধ (মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| মিন বন্ডিং ব্যাসার্ধ (মিমি) |
স্বল্পমেয়াদী | ২০ ডি | |||||
| মিন অনুমোদিত টান শক্তি (এন) |
দীর্ঘমেয়াদী | 1200 | |||||
| মিন অনুমোদিত টান শক্তি (এন) |
স্বল্পমেয়াদী | 1500 | |||||
| অপারেশন তাপমাত্রা (°C) |
-৪০ ~ +৭০ | ||||||
| ইনস্টলেশন তাপমাত্রা (°C) |
-২০ ~ +৬০ | ||||||
| স্টোরেজ তাপমাত্রা (°C) | -৪০ ~ +৭০ | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2* কিমি) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
