| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | জিওয়াইটিএস |

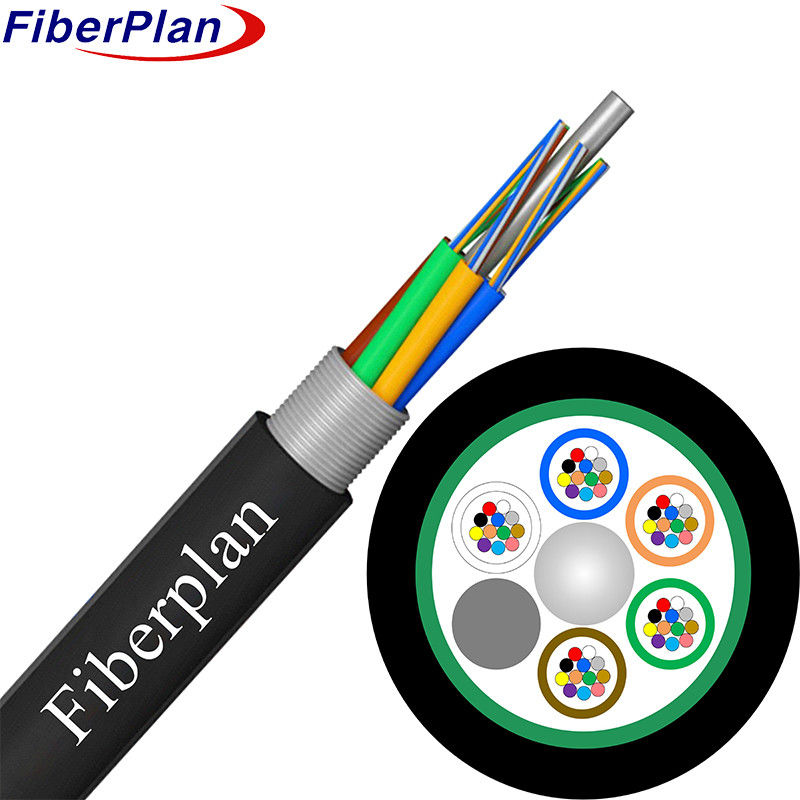

GYTS দীর্ঘ দূরত্বের একক মোড এবং মাল্টিমোড ফাইবার অপটিক ক্যাবল
বর্ণনা
ক্যাবলটি একক-মোড এবং মাল্টি-মোড ফাইবারগুলিকে একটি টেকসই, জল-প্রতিরোধী লস টিউব তৈরির মধ্যে রক্ষা করে
একটি স্টিলের তার, উচ্চতর ফাইবার গণনা জন্য পলিথিলিন আবৃত, শক্তি যোগ করে।
একটি কম্প্যাক্ট কোর মধ্যে টিউব এবং ফিলার একটি সুনির্দিষ্ট বিন্যাস মধ্যে osed, এটি একটি
পিএসপি স্তর। পুরো কোর একটি পিই sheath দ্বারা shielded হয়, শীর্ষ স্তরের নির্ভরযোগ্যতা এবং বিরুদ্ধে প্রতিরক্ষা নিশ্চিত
বাহ্যিক উপাদান।
প্রয়োগ
1 বহিরঙ্গন স্থিতিস্থাপকতাঃ বহিরঙ্গন ব্যবহারের জন্য উপযুক্ত, নির্ভরযোগ্য পারফরম্যান্সের জন্য বিভিন্ন আবহাওয়া অবস্থার মধ্যে চমৎকার
চ্যালেঞ্জিং আউটডোর পরিবেশে
2 বহুমুখী ইনস্টলেশনঃ বায়ু বা পাইপলাইন স্থাপনের জন্য নমনীয়তা প্রদান করে, বিভিন্ন ইনস্টলেশনকে সামঞ্জস্য করে
অভিযোজনযোগ্য বিকল্পগুলির সাথে চাহিদাগুলি।
3 যোগাযোগের অভিযোজনযোগ্যতাঃ দীর্ঘ দূরত্বের ট্রান্সমিশন এবং
স্থানীয় এলাকা নেটওয়ার্ক, বিভিন্ন দূরত্ব জুড়ে বিভিন্ন যোগাযোগ সেটআপের জন্য catering।
বৈশিষ্ট্য
1 অভিযোজিত পারফরম্যান্সঃ বিভিন্ন তাপমাত্রা এবং যান্ত্রিক চাপের মধ্যে ধারাবাহিক অপারেশন,
বিভিন্ন পরিবেশে রিং নির্ভরযোগ্যতা।
২ শক্তিশালী নির্মাণঃ হাইড্রোলাইসিস-প্রতিরোধী উচ্চ-শক্তির আলগা টিউব আর্দ্র অবস্থার মধ্যেও স্থায়িত্ব নিশ্চিত করে।
৩ ফাইবার সুরক্ষা: টিউবগুলির ভিতরে বিশেষ যৌগগুলি ঘিরে থাকা ফাইবারগুলিকে সম্ভাব্য ক্ষতি থেকে রক্ষা করে।
4 শক্তি এবং নমনীয়তা ভারসাম্য: পিই গাদ থেকে ক্ষয় প্রতিরোধের, নমনীয়তা এবং ইউভি সুরক্ষা ভারসাম্য,
বাহ্যিক চাপের বিরুদ্ধে স্থায়িত্ব নিশ্চিত করা।
5 জলরোধী নকশাঃ একটি ইস্পাত তারের কেন্দ্রীয় শক্তি সদস্য, টিউব মধ্যে ভরাট যৌগগুলির মতো ব্যবস্থা ব্যবহার করে
এবং ক্যাবল কোর, এবং একটি পিএসপি স্তর, জলরোধী অখণ্ডতা বজায় রাখা এবং আর্দ্রতা প্রতিরোধের বৃদ্ধি।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ২-১৪৪ কোর | |||||||
| আর্দ্রতা বাধা | জল প্রতিরোধ ব্যবস্থা | |||||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | ইস্পাত তার/এফআরপি/পিই কভার সহ এফআরপি | ||||||
| আকার | 1.5mm~2.0mm | |||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2 (বাহ্যিক/ভৌত) | |||||||
| টিউব ভরাট | টিউব ফিলিং কম্পাউন্ড | |||||||
| বর্মিং | উপাদান | বাঁকা স্টিলের টেপ | ||||||
| বাহ্যিক আবরণ | উপাদান | পিই,এইচডিপিই | ||||||
| ব্যাসার্ধ | 9.0±0.2 মিমি | |||||||
ফাইবার রঙ
|
ফাইবার 8 কোর সংখ্যা প্রতিটিউব |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| রঙ 13 ~ 24 কালো ট্রেসার দিয়ে চিহ্নিত করা হবে। কালো রঙের জন্য কালো ট্রেসার চিহ্নিত করার প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ২টি কোর থেকে ৬০টি কোর | 10.0±0.3 মিমি | ১১৫±৩ কেজি/কিমি | |||||
| ৭২টি কোর | 10.4±0.3 মিমি | 120±3kg/km | |||||
| ৯৬টি কোর | 12.4±0.4 মিমি | 180±5kg/km | |||||
| ১৪৪টি কোর | 14.4±0.4 মিমি | 245±5kg/km | |||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| মিন বন্ডিং ব্যাসার্ধ ((মিমি) |
স্বল্পমেয়াদী | ২০ ডি | |||||
| মিন অনুমোদিত টানার শক্তি ((N) |
দীর্ঘমেয়াদী | 600 | |||||
| মিন অনুমোদিত টানার শক্তি ((N) |
স্বল্পমেয়াদী | 1500 | |||||
| ক্রাশ লোড (N/100mm) | দীর্ঘমেয়াদী | 300 | |||||
| ক্রাশ লোড (N/100mm) | স্বল্পমেয়াদী | 1000 | |||||
| অপারেশন তাপমাত্রা (°C) |
-৪০ ~ +৭০ | ||||||
| ইনস্টলেশন তাপমাত্রা ((°C) |
-২০ ~ +৬০ | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2* কিমি) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
