| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYXTW |

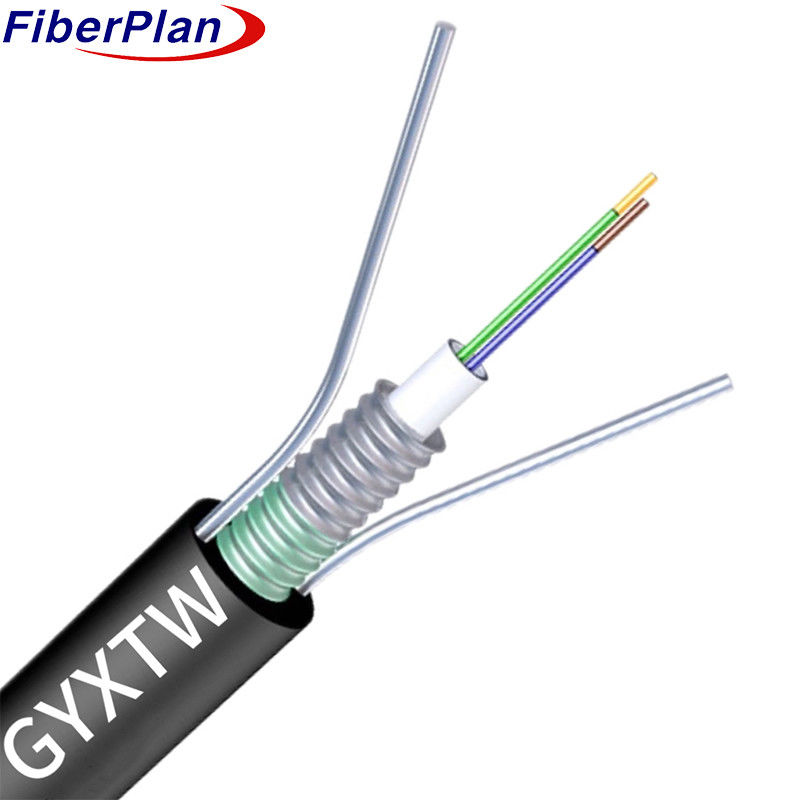

আউটডোর বর্মড সিঙ্গল মোড জিওয়াইএক্সটিডব্লিউ জি 652 ডি ফাইবার অপটিক ক্যাবল
বর্ণনা
তারের উচ্চ মডুলাস প্লাস্টিকের টিউব ব্যবহার করা হয় যা ফাইবার ধারণ করে, একটি জল প্রতিরোধী যৌগ দিয়ে শক্তিশালী।
জলরোধী উপকরণ দিয়ে সিল করা তরল স্টিলের টেপের একটি স্তর একটি কম্প্যাক্ট, জলরোধী কাঠামো নিশ্চিত করে।
ট্যাপের পাশে চলমান সমান্তরাল ইস্পাত তারের দ্বারা শক্তিশালীকরণ সরবরাহ করা হয়। তারপরে তারেরটি একটি
সুরক্ষা পলিথিলিন (পিই) গহ্বর, যা সামগ্রিক পরিবেশগত স্থিতিস্থাপকতা নিশ্চিত করে।
প্রয়োগ
এটি বায়ু বা নল ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। এটি সম্ভবত কাঠামোগত, পরিবেশগত এবং পারফরম্যান্স স্টাডিজ অন্তর্ভুক্ত করে।
ক্যাবলটি বায়ুতে ঝুলানো বা ভিতরে স্থাপন করা হোক না কেন, বাইরের সেটিংসে প্রসারিত করার জন্য প্রয়োজনীয় প্রয়োজনীয় প্রয়োজনীয়তা
বিভিন্ন যোগাযোগ বা নেটওয়ার্কিং উদ্দেশ্যে নল।
বৈশিষ্ট্য
1 তাপমাত্রা-প্রতিরোধী নির্মাণঃ তাপমাত্রা পরিবর্তনের মধ্যে তারের শক্তিশালী যান্ত্রিক প্রতিরোধ ক্ষমতা রয়েছে
বিভিন্ন পরিবেশগত অবস্থার মধ্যে ধারাবাহিক পারফরম্যান্স নিশ্চিত করে।
2 ফাইবার সুরক্ষাঃ এর হাইড্রোলাইসিস-প্রতিরোধী, উচ্চ-শক্তির লস টিউব, একটি বিশেষায়িত ফিলিং কম্পাউন্টের সাথে যুক্ত
ডি, ফাইবারগুলির জন্য অত্যাবশ্যক সুরক্ষা প্রদান করে, তাদের সমালোচনামূলক সুরক্ষা নিশ্চিত করে।
3 একত্রিত শক্তি এবং নমনীয়তাঃ দ্বৈত সমান্তরাল ইস্পাত তার দ্বারা শক্তিশালী, তারের একটি অনন্য মিশ্রণ প্রস্তাব
ক্ষয় প্রতিরোধের এবং নমনীয়তা, দীর্ঘস্থায়ী নির্ভরযোগ্যতার জন্য তার ব্যতিক্রমী টান শক্তি বৃদ্ধি।
4 সহজ ইনস্টলেশনঃ একটি কম্প্যাক্ট এবং হালকা ওজন নকশা বৈশিষ্ট্যযুক্ত, এই তারের সহজ &অভিযোজিত
বিভিন্ন অ্যাপ্লিকেশন জুড়ে ইনস্টলেশন, ব্যবহারকারী-বান্ধব স্থাপনার নিশ্চিতকরণ।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ০-২৪ কোর | |||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2 (বাহ্যিক/ভৌত) | |||||||
| টিউব ভরাট | টিউব ফিলিং কম্পাউন্ড | |||||||
| ইস্পাত তার | আকার | 0.8 মিমি | ||||||
| সংখ্যা | 2 | |||||||
| বাহ্যিক আবরণ | উপাদান | PE,HDPE,LDPE | ||||||
| ব্যাসার্ধ | ৭±০.২ মিমি | |||||||
ফাইবার রঙ
|
ফাইবারের সংখ্যা ৮ টিউব প্রতি কোর |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| কালো রঙের জন্য কালো রঙের প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করা হবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ১-২৪ | 8.0mm+-0.3mm | ৬৫ কেজি/কিমি + ১০ কেজি | |||||
| তাপমাত্রা পরিসীমা | -৪০+৭০ | ----- | |||||
| মিন বন্ডিং ব্যাসার্ধ (মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| মিন বন্ডিং ব্যাসার্ধ (মিমি) |
স্বল্পমেয়াদী | ২০ ডি | |||||
| মিন অনুমোদিত টান শক্তি (এন) |
দীর্ঘমেয়াদী | 1200 | |||||
| মিন অনুমোদিত টান শক্তি (এন) |
স্বল্পমেয়াদী | 1500 | |||||
| অপারেশন তাপমাত্রা (°C) |
-৪০+৭০ | ||||||
| ইনস্টলেশন তাপমাত্রা (°C) |
-২০+৬০ | ||||||
| স্টোরেজ তাপমাত্রা (°C) | -৪০+৭০ | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2* কিমি) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.২+/-০।4 | 9.২+/-০।4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.২০০+/ -০.015 |
0.২৭৫+/-০। 015 |
0.২০০+/০ .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | ৫০+১।0 | 62.৫+/২5 | ৫০+১।0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
