চিত্র ৮ ফাইবার অপটিক ক্যাবল
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYTC8S |

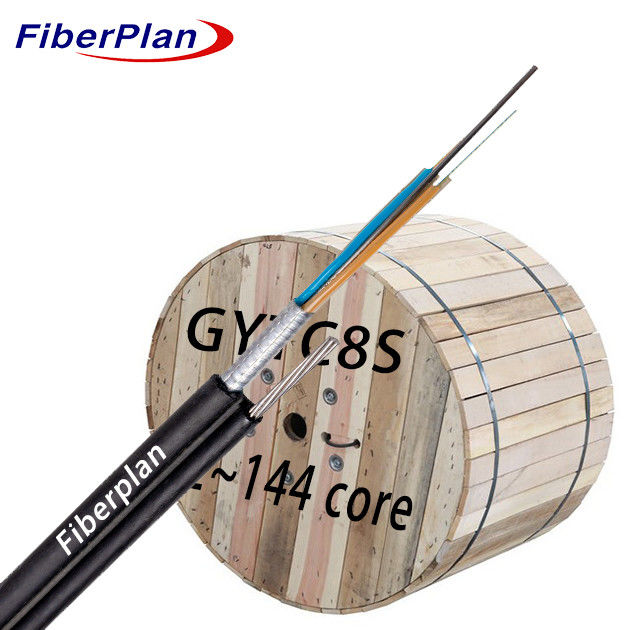

স্টিলের স্ট্র্যান্ডড ওয়্যার চিত্র 8 ফাইবার অপটিক ক্যাবল স্টিলের টেপ গ্লাসড জিওয়াইটিসি 8 এস
বর্ণনা
অপটিক্যাল ফাইবারগুলি একটি উচ্চ-মডুলাস প্লাস্টিকের লস টিউব মধ্যে অবস্থিত, যা একটি জল প্রতিরোধী দিয়ে ভরা হয়
যৌগ. কোর এর কেন্দ্রে, একটি ইস্পাত তারের ধাতব শক্তি সদস্য হিসাবে কাজ করে. টিউব, সহ
ভরাটগুলি এই শক্তি সদস্যের চারপাশে আবৃত হয়, একটি কম্প্যাক্ট এবং বৃত্তাকার তারের কোর গঠন করে।
এই, পিএসপি তারের কোর প্রায় প্রয়োগ করা হয়। তারের এই অংশ, স্ট্র্যাংড তারের সঙ্গে একসঙ্গে সেবা
সমর্থন হিসাবে, একটি polyethylene (পিই) sheath সঙ্গে আবৃত করা হয়, একটি চিত্র 8 কাঠামো গঠন।
স্বয়ংসমর্থিত বায়ু ইনস্টলেশনের জন্য।
প্রয়োগ
1 বায়ু বা পাইপলাইন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, বহুমুখী স্থাপনার বিকল্প সরবরাহ করে।
2 বিশেষভাবে বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে, বিভিন্ন পরিবেশগত অবস্থার মধ্যে স্থায়িত্ব নিশ্চিত করে।
3 দীর্ঘ দূরত্ব এবং স্থানীয় এলাকা নেটওয়ার্ক যোগাযোগের জন্য আদর্শ, বহুমুখী সংযোগের বিকল্প সরবরাহ করে।
বৈশিষ্ট্য
1 চমৎকার যান্ত্রিক শক্তি এবং তাপমাত্রা স্থিতিস্থাপকতা নিশ্চিত।
2 অতিরিক্ত শক্তির জন্য একটি শক্তিশালী, হাইড্রোলাইসিস-প্রতিরোধী লস টিউব বৈশিষ্ট্যযুক্ত।
3 একটি বিশেষ টিউব ফিলিং যৌগ অন্তর্ভুক্ত, সমালোচনামূলক সুরক্ষা সঙ্গে ফাইবার রক্ষা।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ফিলার রড | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| টিউব ব্যাসার্ধ (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| লস টিউবের বেধ (±০.০৫ মিমি) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| বাইরের ব্যাসার্ধ (± 0.5mm) | 5.৪এক্স৮।6 -১৫।0 |
5.৪এক্স৮।6 -১৫।0 |
5.৪এক্স৮।6 -১৫।0 |
5.৪ এক্স ৯।8 -১৬টা।5 |
5.৪এক্স১০8 -১৭.5 |
5.৪এক্স১২2 - ১৯।0 |
5.4X14.9 -২২।0 |
| আউট ব্যাসের বেধ (±0.1 মিমি) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
| পানি বন্ধ করা সিস্টেম |
উপাদান | ফিলিং জেল / ওয়াটার ব্লকিং টেপ | |||||
| কেন্দ্রীয় শক্তি সদস্য |
উপাদান | FRP | ব্যাসার্ধ | 1.4 ((6-48) 2.0 ((72-144) |
|||
| মানসিক শক্তি সদস্য |
উপাদান | স্টিলের তারের স্ট্র্যান্ড | প্রকার | 1.0 মিমি*7 | |||
| বর্ম | উপাদান | অ্যালুমিনিয়াম টেপ | |||||
| গালাস | উপাদান | পিই | আকার (হ*উ) |
2.৫*১.৫ মিমি | |||
| বাহিরের গর্ত | উপাদান | পিই | রঙ | কালো | |||
তারের যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য
| প্রসার্য শক্তি | দীর্ঘমেয়াদী ((N) | ৩০০০ এন | |||||
| স্বল্পমেয়াদী (N) | ৭০০০ এন | ||||||
| ক্রাশ লোড | দীর্ঘমেয়াদী ((N) | 300N/100mm | |||||
| স্বল্পমেয়াদী (N) | 1000N/100mm | ||||||
| বাঁকানোর ব্যাসার্ধ | গতিশীল | ২০ ডি | |||||
| স্ট্যাটিক | ১০ ডি | ||||||
| ইনস্টলেশন তাপমাত্রা | -১০°সি ০+৬০°সি | ||||||
| সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৭০°সি | ||||||
ফাইবারের বৈশিষ্ট্য
| ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
| হ্রাস | ডিবি/কিমি | ≤০.৩৬/০24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±১ | ১২৫±১ | ১২৫±১ | |||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ | |||
