চিত্র ৮ ফাইবার অপটিক ক্যাবল
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GYXTC8Y |

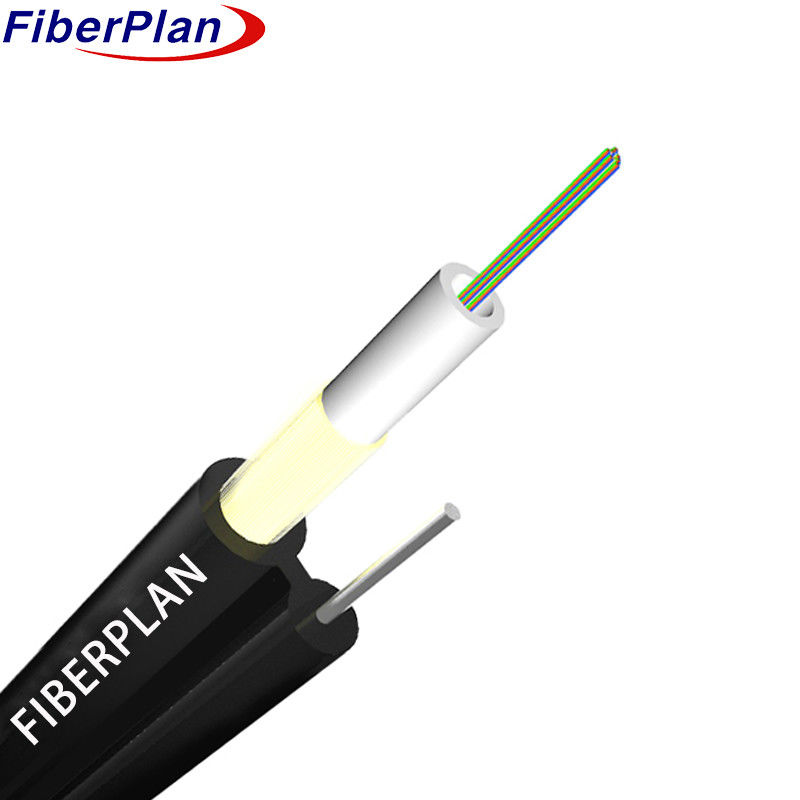

স্বয়ংসমর্থিত চিত্র 8 অ্যারামাইড সুতা সহ অপটিক্যাল তারের GYXTC8Y
বর্ণনা
ফাইবারগুলি উচ্চ মডুলাস প্লাস্টিক থেকে তৈরি একটি লস টিউব ভিতরে রাখা হয়, একটি জল প্রতিরোধী দিয়ে ভরা
এছাড়াও, কেভলার বাইরের জ্যাকেটের ভিতরে অন্তর্ভুক্ত করা হয়।
তারগুলি সমর্থনকারী উপাদান হিসাবে কাজ করে, একটি চিত্র 8 কাঠামো তৈরি করতে একটি পিই sheath সঙ্গে চূড়ান্ত করা হয়।
প্রয়োগ
এই স্পেসিফিকেশন একটি স্ব-সমর্থন কেন্দ্র টিউব অপটিক্যাল তারের জন্য মৌলিক মানদণ্ড রূপরেখা 8
বিশেষ করে উড়োজাহাজে ব্যবহারের জন্য ডিজাইন করা।
বৈশিষ্ট্য
1 অ-ধাতব শক্তি ব্যতিক্রমী অ্যান্টি-বৈদ্যুতিন চৌম্বকীয় ক্ষমতা প্রদান করে।
2 একটি প্রদর্শিত লস টিউব ডিজাইন নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
৩) অসাধারণ যান্ত্রিক এবং পরিবেশগত স্থিতিস্থাপকতা।
৪. নমনীয়তা এবং নমনীয়তা।
৫ বাইরের ব্যাসার্ধ কমপ্যাক্ট, হালকা ও সহজ ইনস্টলেশন।
৬ কেভলারের শক্তিশালীকরণ তারের প্রসার্য শক্তিকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।
তারের নির্মাণের বিবরণ
| স্পেসিফিকেশন | বিস্তারিত |
|---|---|
| ফাইবারের সংখ্যা | ১ থেকে ১২টি কোর |
| স্লো টিউব উপাদান | পিবিটি |
| লস টিউব ব্যাসার্ধ | 3.0 মিমি ± 0.2 মিমি |
| স্ব-সমর্থন ইস্পাত তারের ব্যাসার্ধ | 1.6 মিমি |
| মোট ক্যাবল ব্যাসার্ধ | 4.0 মিমি × 6.0 মিমি |
| ক্যাবল ওজন প্রতি কিলোমিটার | ৪৫ কেজি/কিমি |
ফাইবার রঙ
|
ফাইবার 8 কোর সংখ্যা প্রতি টিউব |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া |
তারের যান্ত্রিক বৈশিষ্ট্য
| কোর | তারের ব্যাসার্ধ | ওজন | |||||
| ১-১২ | 4.0x60 | ৪৫ কেজি/কিমি | |||||
| তাপমাত্রা পরিসীমা | -৪০+৭০ | ----- | |||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | স্বল্পমেয়াদী | ২০ ডি | |||||
| ন্যূনতম অনুমোদিত টান শক্তি ((N) | দীর্ঘমেয়াদী | 700 | |||||
| ন্যূনতম অনুমোদিত টান শক্তি ((N) | স্বল্পমেয়াদী | 1200 | |||||
| অপারেশন তাপমাত্রা (°C) | -৪০ ~ +৭০ | ||||||
| ইনস্টলেশন তাপমাত্রা ((°C) | -২০ ~ +৬০ | ||||||
| স্টোরেজ তাপমাত্রা ((°C) | -৪০ ~ +৭০ | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2* কিমি) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.২+/-০।3 | 9.২+/-০।3 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4+/-0.6 | 10.4+/-0.6 | ---- | ---- | ---- | |
| সংখ্যাসূচক Aperture ((NA)) | ---- | ---- | 0.২০০+/ -০.013 |
0.২৭৫+/-০। 013 |
0.২০০+/০ .013 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের দৈর্ঘ্য এবং পয়েন্টের উপর অনিয়ম | ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| প্যারামিটার | ইউনিট | G.652D | G.652E | G.657A1 | G.657A2 | জি.655 |
|---|---|---|---|---|---|---|
| বিচ্ছিন্নতা | ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 |
| পার্থক্য ব্যাকস্কেটার কোয়ালিফায়েন্ট | ডিবি/কিমি | ≤০01 | ≤০01 | - | - | - |
| কোর ব্যাসার্ধ | μm | - | - | ৫০±১।0 | 62.৫±২।5 | ৫০±১।0 |
| আচ্ছাদন ব্যাসার্ধ | μm | 125.০±০1 | 125.০±০1 | 125.০±০1 | 125.০±০1 | 125.০±০1 |
| আচ্ছাদন অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 |
| লেপ ব্যাসার্ধ | μm | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ | ২৪২±৭ |
| লেপ/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি | μm | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 |
| কোর/ক্ল্যাসিং কনসেন্ট্রিসিটি ত্রুটি | μm | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 |
| কার্ল (রেডিউস) | μm | ≤4 | ≤4 | - | - | - |
