সমস্ত ডায়েলেক্ট্রিক স্ব-সমর্থন ক্যাবল
>
|
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | ADSS |

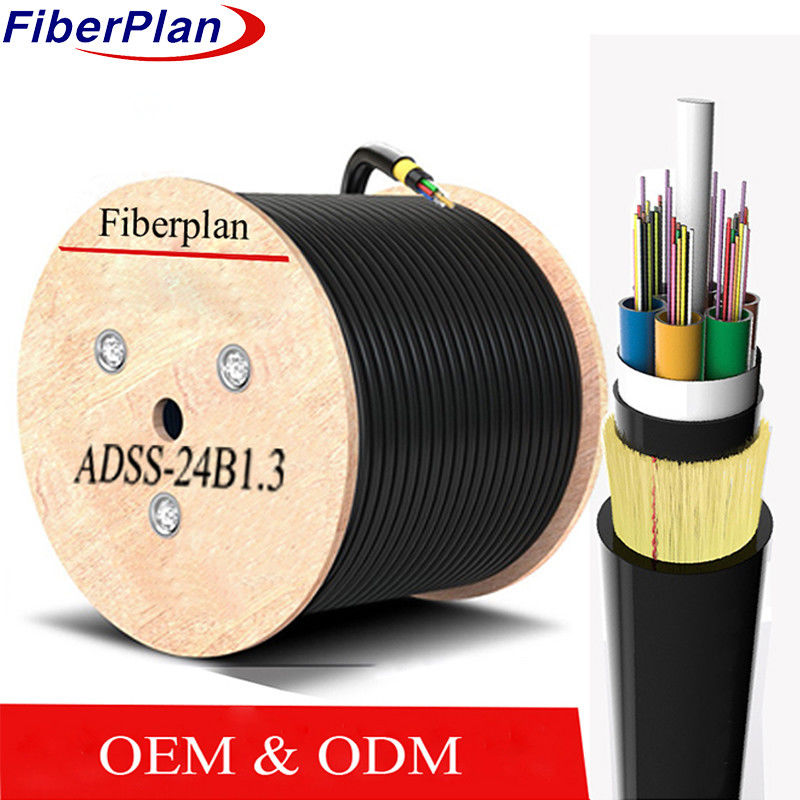

ADSS ক্যাবল G652d একক মোড মাল্টি মোড ডাবল জ্যাকেট ক্যাবল
বর্ণনা
এডিএসএস তারের ফাইবার হাউজিং উচ্চ মডুলাস প্লাস্টিক টিউব সঙ্গে একটি loose টিউব stranding নকশা অনুসরণ করে
এই টিউব এবং ফিলারগুলোতে একটি নন-মেটালিক সেন্ট্রাল স্ট্রেনস মেম্বার রয়েছে,
FRP, একটি কম্প্যাক্ট কোর গঠন করে। এই কোর, একবার ভরাট, একটি পাতলা PE অভ্যন্তরীণ sheath পায়। এর উপরে, আরামাইড সুতা
চূড়ান্ত পিই বা এটি বাইরের আবরণ প্রয়োগ করার আগে অতিরিক্ত শক্তির জন্য স্ট্র্যান্ড করা হয়।
প্রয়োগ
1 ADSS ক্যাবল ডিজাইনটি উড়ন্ত বিদ্যুৎ লাইনগুলির অবস্থার প্রতিফলন করে।
২ পিই বাইরের গহ্বর ১১০ কিলোভোল্টের নিচে লাইনগুলির জন্য; এটি বাইরের গহ্বর ১১০ কিলোভোল্ট + লাইনগুলির জন্য।
3 নির্দিষ্ট আরামাইড পরিমাণ এবং স্ট্র্যান্ডিং পদ্ধতি বিভিন্ন স্প্যানের প্রয়োজনীয়তা পূরণ করে।
4 কাস্টমাইজড ক্যাবল ডিজাইন বিভিন্ন পাওয়ার লাইন চাহিদা বিবেচনা করে।
বৈশিষ্ট্য
1 কোন ধরনের ব্যাঘাত সৃষ্টি না করে ইনস্টলেশন, পাওয়ার বন্ধ করার প্রয়োজন নেই।
2 হালকা ও ছোট ব্যাস টাওয়ার এবং সমর্থন উপর লোড চাপ ন্যূনতম.
30 বছরের ডিজাইন জীবন দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।
৪. উত্তেজক শক্তি এবং তাপমাত্রার প্রতিরোধ ক্ষমতা।
নামমাত্র নকশা পরামিতি
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ফিলার রড | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| নামমাত্র টিউব ব্যাসার্ধ (±0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| নামমাত্র ব্যাসার্ধ (± 0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
| ফিলার রড | উপাদান | পিপি | রঙ | কালো | |||
| সর্বাধিক প্রসার্য শক্তি | ৪০০০ এন | ||||||
| সর্বাধিক ক্রাশ লোড | 3000N/100mm | ||||||
| ন্যূনতম বাঁকা ব্যাসার্ধ | ১০ ডি | ||||||
| স্প্যান দৈর্ঘ্য | ৫০ মিটার ~ ৫০০ মিটার | ||||||
| বাহ্যিক আবরণ উপাদান | পিই | ||||||
| তাপমাত্রা পরিসীমা | -২০°সি ~ ৭০°সি | ||||||
ফাইবারের বৈশিষ্ট্য
| ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
| হ্রাস | ডিবি/কিমি | ≤০.৩৬/০24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।3 | ১২৫±০।3 | ১২৫±০।3 | |||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৪ | ২৪২±৪ | ২৪২±৪ | |||
