সমস্ত ডায়েলেক্ট্রিক স্ব-সমর্থন ক্যাবল
>
|
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | ADSS |

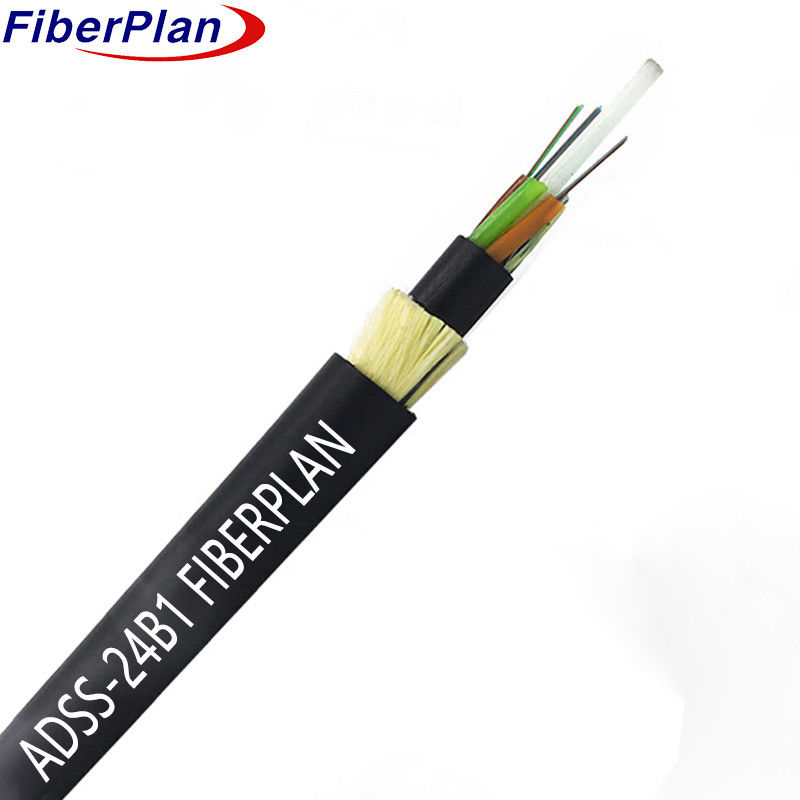

ডাবল শেল অ্যারামাইড গার্ন রিইনফোর্সিং এডিএসএস স্ব-সমর্থন ক্যাবল
বর্ণনা
এডিএসএস তারের একটি loose tube stranded design employs, housing fibers within high modulus plastic tubes. এডিএসএস তারের একটি loose tube stranded design, হাউজিং ফাইবার উচ্চ মডুলাস প্লাস্টিক টিউব মধ্যে ব্যবহার করে
এই টিউবগুলি, ফিলারগুলির সাথে, একটি নন-মেটালিক
কেন্দ্রীয় শক্তি সদস্য (এফআরপি) একটি টাইট বৃত্তাকার তারের কোর গঠন, যা তারপর জন্য যৌগ দিয়ে ভরা হয়
একটি পাতলা পিই অভ্যন্তরীণ sheath কোর উপর প্রয়োগ করা হয়, এর পরে আরামাইড সুতা একটি স্তর জন্য
অবশেষে, অতিরিক্ত সুরক্ষার জন্য তারেরটি PE বা AT বাইরের আবরণ দিয়ে শেষ করা হয় এবং
সুলেশন।
প্রয়োগ
1 এডিএসএস ক্যাবল ডিজাইন উর্ধ্বতন বিদ্যুৎ লাইনের বিশেষত্বের সাথে খাপ খায়।
২. ১১০ কিলোভোল্টের নিচে লাইনগুলির জন্য PE বাইরের গহ্বর; ১১০ কিলোভোল্টের বেশি লাইনগুলির জন্য AT গহ্বর।
3 বিভিন্ন স্প্যানের প্রয়োজনীয়তা অনুসারে কাস্টমাইজড আরামাইড এবং স্ট্র্যান্ডিং।
বৈশিষ্ট্য
1 বিদ্যুৎ বন্ধ ছাড়া অপ্রতিরোধ্য ইনস্টলেশন।
২ হালকা এবং ছোট আকারের যাতে বরফ, বাতাস, টাওয়ার, এবং ব্যাকপ্রপ লোড হ্রাস পায়।
30 বছরের ডিজাইন জীবনকাল।
৪. উত্তেজকতা এবং তাপমাত্রার ক্ষেত্রে চমৎকার।
নামমাত্র নকশা পরামিতি
| ফাইবারের সংখ্যা | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| টিউব সংখ্যা | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ফিলার রড | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| টিউব প্রতি ফাইবার | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| নামমাত্র টিউব ব্যাসার্ধ (±0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| নামমাত্র ব্যাসার্ধ (± 0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| স্লো টিউব | উপাদান | পিবিটি | রঙ | স্ট্যান্ডার্ড স্পেকট্রাম | |||
| ফিলার রড | উপাদান | পিপি | রঙ | কালো | |||
| সর্বাধিক প্রসার্য শক্তি | ৪০০০ এন | ||||||
| সর্বাধিক ক্রাশ লোড | 3000N/100mm | ||||||
| ন্যূনতম বাঁকা ব্যাসার্ধ | ১০ ডি | ||||||
| স্প্যান দৈর্ঘ্য | ১০০-৫০০ মিটার | ||||||
| বাহ্যিক আবরণ উপাদান | পিই | ||||||
| তাপমাত্রা পরিসীমা | -২০°সি ~ ৭০°সি | ||||||
ফাইবারের বৈশিষ্ট্য
| ফাইবারের ধরন | ইউনিট | এসএম জি৬৫২ডি | এমএম ৫০/১২৫ | MM ৬২.৫/১২৫ | |||
| শর্ত | মিমি | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |||
| হ্রাস | ডিবি/কিমি | ≤০.৩৬/০24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | ১২৫±০।4 | ১২৫±০।4 | ১২৫±০।4 | |||
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |||
| লেপ ব্যাসার্ধ | উমম | ২৪২±৫ | ২৪২±৫ | ২৪২±৫ | |||
