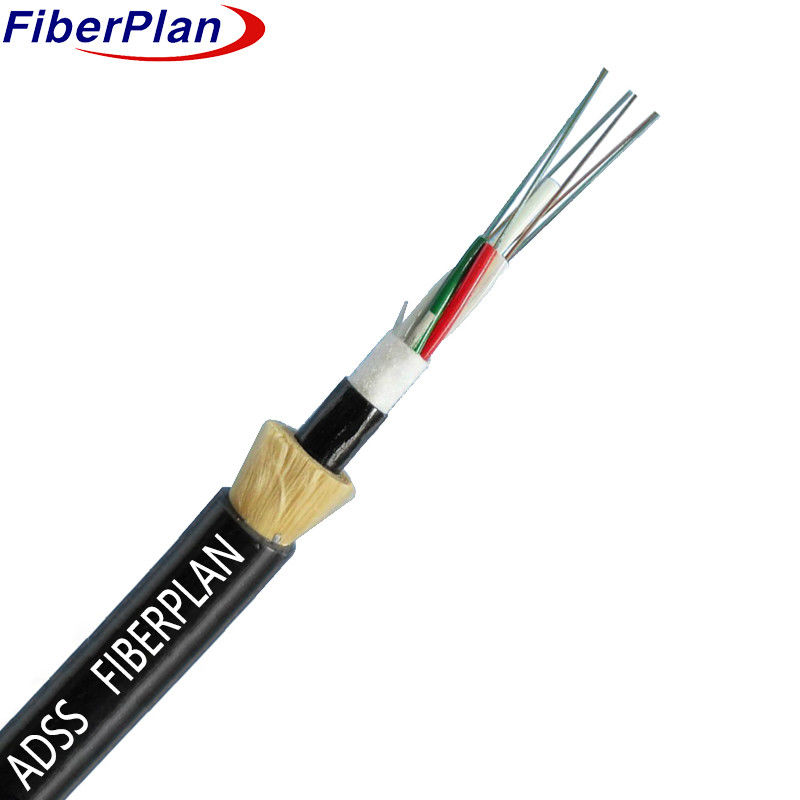

অল ডাইলেক্ট্রিক স্ব-সমর্থন ADSS ফাইবার অপটিক ক্যাবল
বর্ণনা
তারের নকশা উচ্চ-মডুলাস প্লাস্টিকের টিউবগুলিকে অন্তর্ভুক্ত করে যা ফাইবারগুলিকে আবাসন দেয়, একটি জলরোধী
একটি অতিরিক্ত সুরক্ষা স্তর যোগ করে, কেভলার এই সমাবেশের চারপাশে আবৃত করে।
এবং কমপ্যাক্ট কাঠামো, একটি জল-ব্লকিং উপাদান কেভলার গার্ন এবং looseাল টিউব পৃথক করে।
ক্যাবলটি একটি টেকসই পলিথিলিন (পিই) গ্লাসে আবৃত, যা বাহ্যিক উপাদানগুলির বিরুদ্ধে প্রতিরক্ষা প্রদান করে।
প্রয়োগ
এই স্পেসিফিকেশনটি একক জ্যাকেট অল-ডিলেক্ট্রিক স্ব-সমর্থন (এডিএসএস) এর সামগ্রিক পূর্বশর্তগুলি বর্ণনা করে
ক্যাবলগুলি বায়ু বা নল ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
বৈশিষ্ট্য
1 বিভিন্ন তাপমাত্রায় নির্ভরযোগ্য যান্ত্রিক কর্মক্ষমতা।
2 হাইড্রোলাইসিস-প্রতিরোধী, উচ্চ-শক্তির লস টিউব স্থায়িত্বের জন্য।
৩. অত্যাবশ্যক ফাইবার সুরক্ষার জন্য বিশেষ টিউব ফিলিং কম্পাউন্ড।
4 বহুমুখী ইনস্টলেশনের জন্য নমনীয়তার সাথে ক্রাশ প্রতিরোধের ভারসাম্য।
5 দুটি সমান্তরাল ইস্পাত তারের দ্বারা উন্নত প্রসার্য শক্তি।
6 সহজ এবং ব্যবহারকারী-বান্ধব ইনস্টলেশনের জন্য কম্প্যাক্ট, হালকা ডিজাইন।
তারের নির্মাণের বিবরণ
| ফাইবারের সংখ্যা | ২-১৪৪ কোর | |||||||
| আর্দ্রতা বাধা | জলরোধী টেপ | |||||||
| স্লো টিউব এবং ফিলার এলিমেন্ট | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | 2.১ মিমিএফ±0.২ মিমি | |||||||
| কেন্দ্রীয় শক্তি সদস্য | উপাদান | FRP | ||||||
| আকার | 1.8 মিমি±0.১ মিমি | |||||||
| যন্ত্রপাতি | ডিউপন্ট কেলভার গহনা (৭টি পিসি) | |||||||
| স্প্যান | ৫০ মিটার থেকে ১৫০ মিটার | |||||||
| মোট ক্যাবল ব্যাসার্ধ | ৯-১১.০ মিমি±0.৩ মিমি | |||||||
| স্লো টিউব | উপাদান | পিবিটি | ||||||
| ব্যাসার্ধ | Ф2.2 (বাহ্যিক/ভৌত) | |||||||
| ক্যাবলের ওজন প্রতি কিলোমিটারে | ৬৫ কেজি/কিমি | |||||||
| বাহ্যিক আবরণ | উপাদান | পিই | ||||||
| ঘনত্ব | 1.5~2.0mm±0.2mm | |||||||
| ক্যাবলের ওজন প্রতি কিলোমিটারে | ১০৫ কেজি/কিমি | |||||||
ফাইবার রঙ
|
ফাইবারের সংখ্যা প্রতি টিউব ১২টি কোর |
1 | 2 | 3 | 4 | 5 | 6 |
| নীল | কমলা | সবুজ | বাদামী | গ্রে | সাদা | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | |
| কালো রঙের জন্য কালো রঙের প্রয়োজন নেই, পরিবর্তে প্রাকৃতিক রঙ ব্যবহার করা হবে। | ||||||
তারের যান্ত্রিক বৈশিষ্ট্য
| পয়েন্ট | বর্ণনা | ||||||
| ইনস্টলেশন তাপমাত্রা ((°C) | -১৫ ~ +৬০ | ||||||
| অপারেশন তাপমাত্রা (°C) | -৪০ ~ +৭০ | ||||||
| ন্যূনতম বাঁকানো ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| স্বল্পমেয়াদী | ২০ ডি | ||||||
| অনুমোদিত টান শক্তি ((N) | দীর্ঘমেয়াদী | 600 | |||||
| স্বল্পমেয়াদী | 1500 | ||||||
| ক্রাশ লোড ((N/100mm) | দীর্ঘমেয়াদী | 300 | |||||
| স্বল্পমেয়াদী | 1000 | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2* কিমি) | ≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc | এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4±0.4 | 10.4±0.4 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤3 | ≤3 | ---- | ---- | ---- | |
