| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | GJFJBV ডুপ্লেক্স তার |
1 অভ্যন্তরীণ বিতরণঃ অভ্যন্তরীণ অ্যাপ্লিকেশনের জন্য এই তারটি কার্যকর যোগাযোগের সুবিধার্থে ডিজাইন করা হয়েছে
ভবনের ভিতরে।
2 পিগটেল সামঞ্জস্যতাঃ পিগটেল হিসাবে ব্যবহারের জন্য উপযুক্ত, যোগাযোগ সরঞ্জামগুলির সাথে নির্বিঘ্নে সংযোগ স্থাপন করে
নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করা।
3 যোগাযোগ সরঞ্জাম জন্য উপযুক্তঃ বিশেষভাবে যোগাযোগ সরঞ্জাম প্রয়োজনীয়তা পূরণ করতে নির্মিত
এই প্রকল্পের লক্ষ্য হল, সামঞ্জস্যতা এবং কার্যকর সেবা নিশ্চিত করা।
4 সুবিধাজনক ইনস্টলেশনঃ সহজ ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, তারটি সহজেই ইনস্টল করা যেতে পারে, একটি
বিভিন্ন যোগাযোগ অ্যাপ্লিকেশনের জন্য সহজ প্রক্রিয়া।

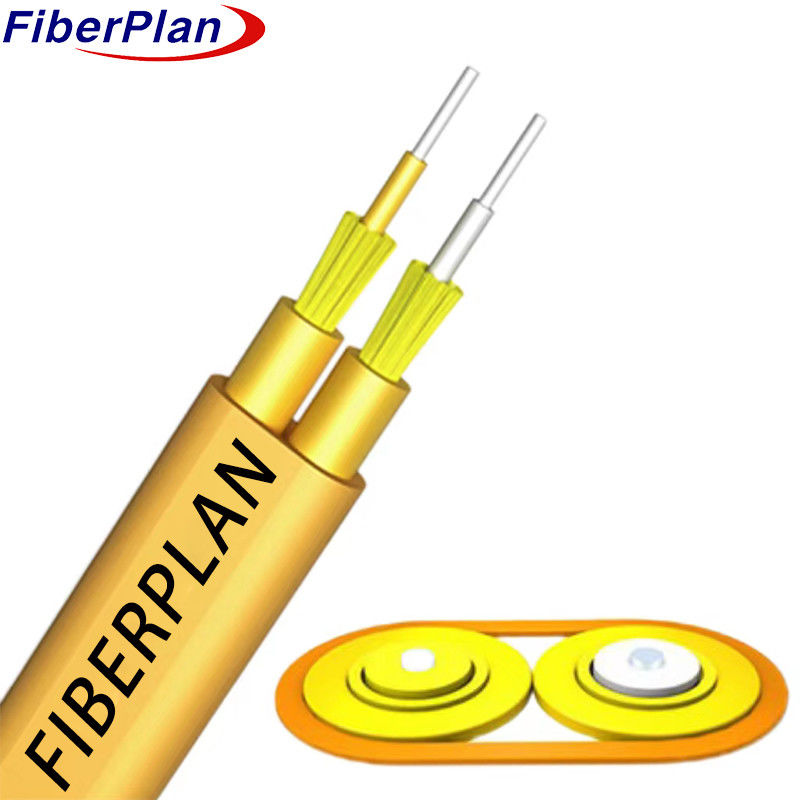

1 ফ্ল্যাট টুইন কনফিগারেশনঃ ক্যাবলটি মূল ইউনিট হিসাবে দুটি একক ফাইবার দিয়ে কাঠামোগত, একটি সমতল মধ্যে সাজানো হয়
ব্যবহারিক ব্যবহারের জন্য দ্বৈত কনফিগারেশন।
২.০.৬ কেভলার গারের সাথে টাইট বাফারঃ প্রতিটি একক ফাইবার একটি 0.6 টাইট বাফার দিয়ে সজ্জিত, কেভলার দিয়ে শক্তিশালী
সুদৃঢ় স্থায়িত্ব এবং সুরক্ষার জন্য গার্ন।
3 বাহ্যিক sheath মধ্যে নমনীয় বা স্বাধীন শক্তি সদস্যঃ তারের বাইরের sheath হয় বৈশিষ্ট্য
নমনীয়তা বা একটি স্বাধীন শক্তি সদস্য, অতিরিক্ত সমর্থন এবং স্থিতিস্থাপকতা প্রদান।
4 চমৎকার যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতাঃ উচ্চতর যান্ত্রিক এবং পরিবেশগত জন্য ডিজাইন
ক্যাবলটি নির্ভরযোগ্য কার্যকারিতা বজায় রেখে বিভিন্ন অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।
তারের নির্মাণের বিবরণ
| টেকনিক্যাল প্যারামিটারঃ | |||||||
| বাইরের ব্যাসার্ধ (এমএম) | 3.০x৫0 | ওজন ((কেজি) | 56 | ||||
| 3.২x৫6 | 68 | ||||||
| 5.0x8.0 | 87 | ||||||
| স্টোরেজ তাপমাত্রা ((°C) | -২০ ~ +৬০ | ||||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | স্বল্পমেয়াদী | ২০ ডি | |||||
| ন্যূনতম অনুমোদিত টান শক্তি ((N) | দীর্ঘমেয়াদী | 300 | |||||
| ন্যূনতম অনুমোদিত টান শক্তি ((N) | স্বল্পমেয়াদী | 800 | |||||
| ক্রাশ লোড (N/100mm) | দীর্ঘমেয়াদী | 500 | |||||
| ক্রাশ লোড (N/100mm) | স্বল্পমেয়াদী | 1000 | |||||
ফাইবার এবং টিউবের স্ট্যান্ডার্ড রঙ
| স্ট্যান্ডার্ড রঙ সনাক্তকরণ | ||||||||
| না, না। | 1 | 2 | ||||||
| রঙ | হলুদ | সাদা | ||||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2*k m) |
≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.২+/-০।4 | 9.২+/-০।4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.২০০+/ -০.015 |
0.২৭৫+/-০। 015 |
0.২০০+/০ .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | ৫০+১।0 | 62.৫+/২5 | ৫০+১।0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
