| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Fiberplan |
| সাক্ষ্যদান | ISO 9001; TÜV certificate |
| মডেল নম্বার | জিজেএফপিভি |
সমান্তরাল এফআরপি শক্তিশালী টাইট বাফার ইনডোর ফাইবার অপটিক ক্যাবল
বর্ণনা

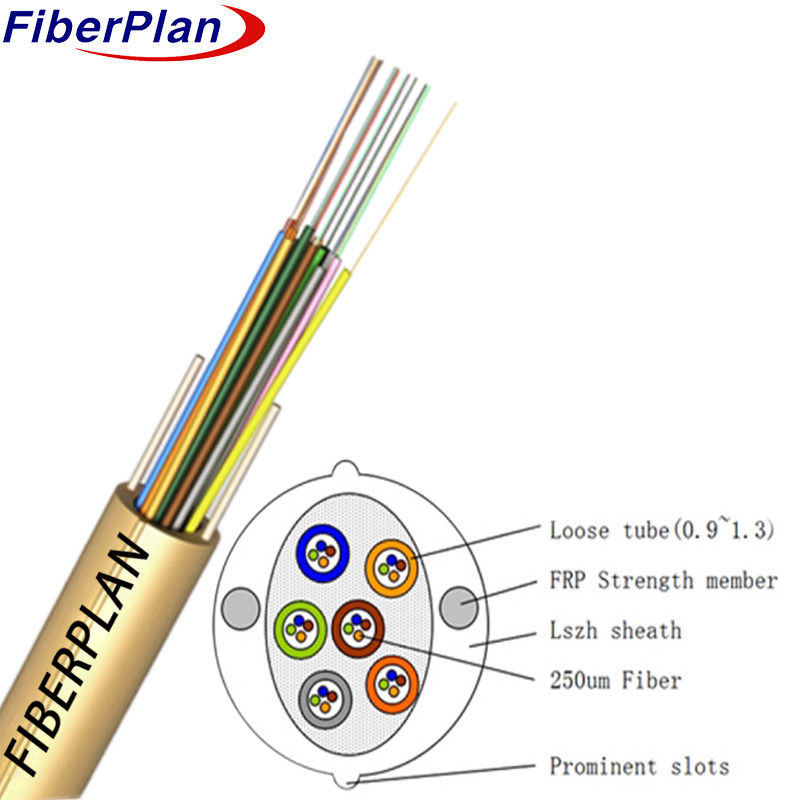

এই ক্যাবলটি একটি একক অবাধ টিউব লেপ মধ্যে একাধিক ফাইবার গঠিত, একটি অগ্নি retardant দ্বারা সুরক্ষিত
শূন্য হ্যালোজেনযুক্ত গহ্বর (এলএসজেডএইচ) বা একটি বিকল্প বাইরের গহ্বর। দুটি ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি)
উপাদানগুলি আবরণের উভয় পাশে অবস্থিত, অতিরিক্ত কাঠামোগত সমর্থন প্রদান করে।
প্রয়োগ
এই ক্যাবলটি এমনভাবে ডিজাইন করা হয়েছে যাতে ফাইবারগুলিকে ক্রমাগত অ্যাক্সেস করা যায়
গ্রাহকের ক্যাবলের সাথে স্প্লাইসিং।
বৈশিষ্ট্য
1 তারের কাঠামোর ভিতরে লোভী টিউব ফাইবার অন্তর্ভুক্ত করা হয়।
2 দুটি সমান্তরাল ফাইবার রিইনফোর্সড প্লাস্টিক (এফআরপি) উপাদান গ্যাসের উভয় পাশে অবস্থিত।
3 সহজেই সনাক্তকরণ এবং অ্যাক্সেসের জন্য বাইরের গহ্বর খোলার চিহ্নিতকারী বৈশিষ্ট্যযুক্ত।
4 ক্যাবল কোর LSZH (Low Smoke, Zero Halogen) sheaths দিয়ে আচ্ছাদিত, যা নিরাপত্তা এবং
পরিবেশগত বিবেচনায়।
ফাইবারের স্ট্যান্ডার্ড রঙ
প্রতিটি ফাইবারের রঙ নিচের টেবিল অনুযায়ী হবেঃ
| স্ট্যান্ডার্ড রঙ সনাক্তকরণ | ||||||||
| না, না। | 1 | 2 | 3 | 4 | 5 | 6 | ||
| রঙ | নীল | কমলা | সবুজ | বাদামী | ধূসর | সাদা | ||
| না, না। | 7 | 8 | 9 | 10 | 11 | 12 | ||
| রঙ | লাল | কালো | হলুদ | ভায়োলেট | গোলাপী | অ্যাকোয়া | ||
ব্রেকআউট তারের রঙঃ হলুদ
ক্যাবলের বাইরের রঙ হলুদ।
তারের যান্ত্রিক বৈশিষ্ট্য
| পয়েন্ট | |||||||
| ৪৮টি কোর | 10 | 78.00kg/km | |||||
| ৭২টি কোর | 11.5 | 90.00kg/km | |||||
| ৯৬টি কোর | 12.5 | 115.00kg/km | |||||
| ১৪৪টি কোর | 14.5 | 135.00kg/km | |||||
| স্টোরেজ তাপমাত্রা ((°C) | -২০+৬০ | ||||||
| ন্যূনতম বাঁকা ব্যাসার্ধ ((মিমি) | দীর্ঘমেয়াদী | ১০ ডি | |||||
| মিন বন্ডিং ব্যাসার্ধ ((মিমি) |
স্বল্পমেয়াদী | ২০ ডি | |||||
| মিন অনুমোদিত টানার শক্তি ((N) |
দীর্ঘমেয়াদী | 1000 | |||||
| মিন অনুমোদিত টানার শক্তি ((N) |
স্বল্পমেয়াদী | 2000 | |||||
| ক্রাশ লোড (N/100mm) | দীর্ঘমেয়াদী | 1000 | |||||
| ক্রাশ লোড (N/100mm) | স্বল্পমেয়াদী | 2000 | |||||
ফাইবার বৈশিষ্ট্য
| ফাইবার স্টাইল | ইউনিট | এস এম G652 |
এস এম G652D |
এম এম ৫০/১২৫ |
এম এম 62.5/125 |
এম এম OM3-300 |
|
| অবস্থা | এনএম | ১৩১০/১৫৫০ | ১৩১০/১৫৫০ | ৮৫০/৩০০ | ৮৫০/৩০০ | ৮৫০/৩০০ | |
| হ্রাস | ডিবি/কিমি | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.৩৬/০।23 | 0.34/0.22 | 3.০/১।0 | ---- | ---- | |||
| হতাশা | ১৫৫০nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | হতাশা |
| ১৬২৫ এনএম | PS/(nm*km) | ---- | ≤২২ | ---- | ---- | ||
| ব্যান্ডউইথ | ৮৫০nm | MHZ.KM | ---- | ---- | ₹400 | ₹১৬০ | ব্যান্ডউইথ |
| ১৩০০ এনএম | MHZ.KM | ---- | ---- | ₹৮০০ | ₹৫০০ | ||
| শূন্য বিচ্ছিন্নতা তরঙ্গদৈর্ঘ্য | এনএম | ১৩০০-১৩২৪ | ₹১৩০২, ≤১৩২২ |
---- | ---- | ₹ ১২৯৫ ≤1320 |
|
| জিরো ডিপ্রেশন ঢাল | এনএম | ≤০092 | ≤০091 | ---- | ---- | ---- | |
| PMD সর্বোচ্চ পৃথক ফাইবার | ≤০2 | ≤০2 | ---- | ---- | ≤০11 | ||
| PMD ডিজাইন লিঙ্ক মান | Ps ((nm2*k m) |
≤০12 | ≤০08 | ---- | ---- | ---- | |
| ফাইবার কাট অফ তরঙ্গদৈর্ঘ্য λc | এনএম | ১১৮০, ≤1330 |
₹১১৮০ ≤1330 |
---- | ---- | ---- | |
| ক্যাবল স্টপ তরঙ্গদৈর্ঘ্য λcc |
এনএম | ≤১২৬০ | ≤১২৬০ | ---- | ---- | ---- | |
| এমএফডি | ১৩১০ এনএম | উমম | 9.২+/-০।4 | 9.২+/-০।4 | ---- | ---- | ---- |
| ১৫৫০nm | উমম | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| সংখ্যাগত এপারচার (এএন) |
---- | ---- | 0.২০০+/ -০.015 |
0.২৭৫+/-০। 015 |
0.২০০+/০ .015 |
||
| দুই দিকের ধাপে ধাপে গড় পরিমাপ) |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| ফাইবারের উপর অনিয়ম দৈর্ঘ্য এবং বিন্দু |
ডিবি | ≤০05 | ≤০05 | ≤০10 | ≤০10 | ≤০10 | |
| বিচ্ছিন্নতা | |||||||
| পার্থক্যের ব্যাকস্পেসার সহগ |
ডিবি/কিমি | ≤০05 | ≤০03 | ≤০08 | ≤০10 | ≤০08 | |
| হ্রাসের অভিন্নতা | ডিবি/কিমি | ≤০01 | ≤০01 | ||||
| কোর ডাইমেটার | উমম | ৫০+১।0 | 62.৫+/২5 | ৫০+১।0 | |||
| আচ্ছাদনের ব্যাসার্ধ | উমম | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| আচ্ছাদনের অ-বৃত্তাকারতা | % | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | ≤ ১।0 | |
| লেপ ব্যাসার্ধ | উমম | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | ২৪২+/৭ | |
| লেপ/চফিনচ ঘনত্বগত ভুল |
উমম | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | ≤১২0 | |
| লেপ অ-বৃত্তাকারতা | % | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | ≤৬0 | |
| কোর/ক্ল্যাসিং এর কনট্রিসিটি ত্রুটি | উমম | ≤০6 | ≤০6 | ≤ ১।5 | ≤ ১।5 | ≤ ১।5 | |
| কার্ল (রেডিয়াম) | উমম | ≤4 | ≤4 | ---- | ---- | ---- | |
